Einbauanleitung für System 71 46 799 00

Version 19.10.2007




WICHTIG:

 Lesen Sie unbedingt erst die komplette Anleitung durch bevor Sie mit dem Einbau oder der Veränderung der Teile beginnen.
Beachten Sie die Hinweise auf der Informationsseite zum System. Vergewissern Sie sich, das die dargestellte Konfiguration des Systems tatsächlich auch den Anforderungen Ihres Motors entspricht. Falsche Zündwerte z.B. können dem Motor durchaus schaden und/oder Verletzungen beim Antreten hervorrufen (Rückschlagen des Kickstarters)
Besondere Vorsicht beim ersten Start nach dem Einbau, sollten Sie fehlverhalten feststellen, prüfen und ändern Sie die Zündeinstellung!
Unsere Systeme sind NICHT auf Verwendung mit anderen elektronischen Komponenten wie Zündungen von Drittanbietern, GPS, Handy etc geprüft und können in solchen Teilen unter Umständen Schaden anrichten
Falls Sie keine Fachkenntnisse für den Einbau besitzen, lassen Sie den Einbau bitte von einer Fachkraft oder einer entsprechenden Fachwerkstatt durchführen. Durch unsachgemäßen Einbau kann sowohl das neue System, als auch das Motorrad beschädigt werden oder gar Verletzungen des Fahrers auftreten.
Bevor Sie ein System bestellen überprüfen Sie bitte anhand der Packliste (bzw. des Fotos "Teile im Lieferumfang"), ob der von uns empfohlene Rotorabzieher im Lieferumfang enthalten ist. Wenn nicht, bestellen Sie ihn am Besten gleich mit! (Liste hier!)
Bei Beschädigung des Rotors durch Verwendung anderer (ungeeigneter) Werkzeuge und Hilfsmittel, erlischt der Gewährleistungsanspruch!
Denken Sie auch an neue Glühlampen, Sicherungen, Hupe, Blinkgeber usw.

Wenn Sie Zugang zum Internet haben, sehen Sie sich diese Dokumentation online an. Dabei können Sie die Bilder durch Anklicken vergrößern und erhalten mehr Information. Systemliste unter: http://www.powerdynamo.biz




Prüfen Sie
die Verpackung
und den Rotor!

 Der Rotor ist auf Schlageinwirkung (z.B. während des Transports) äußerst empfindlich. Wir packen unsere System daher stets zweifach (Karton in Karton). Sollte das System bei Ihnen über einen Wiederverkäufer einfach verpackt ankommen, informieren Sie uns bitte!
Prüfen Sie in jedem Fall vor Einbau der Einheit unbedingt den Festsitz der Magnete indem Sie mit den Fingern versuchen diese seitlich wegzuschieben.
Nach Stoßeinwirkung könnten einige der eingeklebten Magnete lose geworden sein und sich nur noch durch ihre Magnetkraft halten, was im Betrieb zu ernsten Schäden an der Anlage führen würde.
Gleichzeitig bitte die Magnete des Rotors auf Fremdkörper (z.B. Schrauben oder andere metallische Gegenstände) überprüfen.

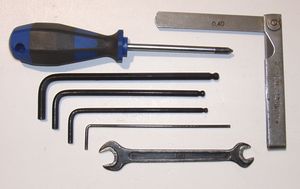

Sie werden die folgenden Werkzeuge benötigen:
  • Kreuzschlitzschraubendreher, Tip # 2
  • Innensechskantschlüssel 4 mm
  • Innensechskantschlüssel 5 mm
  • gekröpfter Ring- oder Steckschlüssel 11
  • Fühllehre 0,4mm
  • Schraubendreher flach, mittel
Um den alten Rotor zu lösen benötigen Sie eine Abziehschraube  M10x90 (Teil 89 99 026).
Zum nochmaligen Abziehen des neuen Rotors benötigen Sie einen Abzieher M27x1,25 (Nr. 99 99 799 00).

ACHTUNG: bei Verwendung eines  Klauenabziehers lösen sich die Magnete im Rotor!

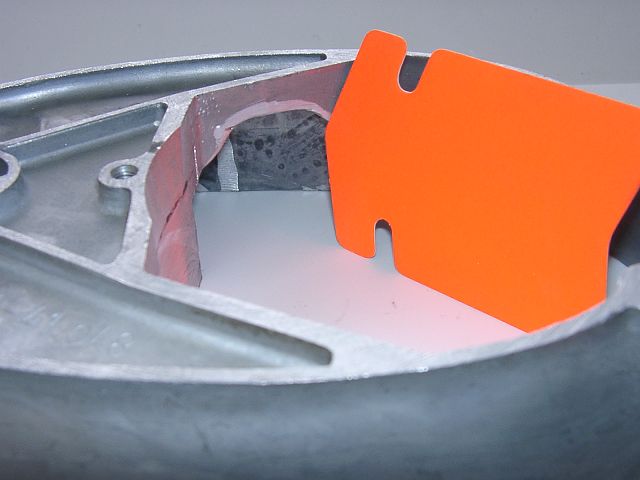

Entgegen der grundsätzlichen Philosophie mit der wir unsere Systeme anbieten, daß Sie keine mechanischen Veränderungen am Motor vornehmen müssen, für dieses spezielle System muß der Lichtmaschinendeckel modifiziert werden, um Platz für den Sensor zu schaffen.

Wenn Sie zögern am einzigen Deckel zu arbeiten den Sie haben, MZ-B bietet eine originale Lichtmaschinenabdeckung , Teil-Nr. 11 41 048 (pos. 14) an.

Sie müssen an zwei Stellen Veränderungen vornehmen:
Wo der Sensor hin soll (siehe oben und unten): Und in Richtung des hinteren Ritzels, um Platz für die Rotornasen zu bekommen (siehe unten):
Hinweise zur alten Verkabelung:
Die Erfahrung zeigt, daß im Laufe der Zeit an nahezu jedem Motorrad Veränderungen an der Elektrik vorgenommen wurden. Im Ergebnis dessen sind die Kabelfarben, ja selbst elektrische Verbindungen oder Teile als solche oft nicht mehr mit dem Original identisch und können daher von dem, was wir hier beschreiben abweichen. Im Zweifel sehen Sie sich bitte einen Originalschaltplan, z.B auf der Homepage von MZ-B an.
Diese Teile sollten Sie erhalten haben!

Beachten Sie, dass der Spulenkörper nur lose auf der Grundplatte angeschraubt ist, da Sie diesen zur Montage am Kurbelgehäuse nochmals entfernen müssen. (Sie bekommen sonst die Befestigungsschrauben nicht montiert.)

Weiterhin ist der Sensor nur lose angeschraubt, er muß noch justiert werden.

Stellen Sie sicher, dass Ihre MZ fest auf dem Ständer steht, vorzugsweise auf einer erhöhten Montageplattform, und dass Sie guten Zugang zur Lichtmaschinenseite des Motors haben.

Klemmen Sie die Batterie ab und nehmen Sie diese aus dem Motorrad heraus. Verabschieden Sie sich bitte an dieser Stelle von dem guten Stück, denn Sie benötigen ab jetzt eine Batterie 12 Volt oder Sie fahren ganz ohne Batterie. Die Anlage lässt das zu.

Ersetzen Sie an dieser Stelle gleich alle 6 Volt Glühlampen durch 12 Volt Lampen. Die Hupe kann auf 6 Volt bleiben.

Entscheiden Sie sich, welche Methode der Zündabschaltung zu nutzen möchten. Es gibt verschiedene Möglichkeiten, jede mit ihren Vor- und Nachteilen. Wir haben die Relaisoption vormontiert.

Relaisoption (als Standard geliefert)
Vorteil:  Diese Option gestattet die Nutzung des Zündschlosses wie gehabt. Es ändert sich nichts in der Bedienung des Motorrades.
Nachteil: Sie können die Anlage nicht ohne Batterie nutzen (wobei Sie im Notfall durchaus ohne Fahren können, nur die Zündabschaltung dann nicht geht).

Position 5 Option
Vorteil: Das Motorrad kann völlig ohne Batterie gefahren werden.  Ein Plus vor allem für Oldtimer, die selten gefahren werden.
Nachteil: Die Zündung ist nicht normal über die Ein/Aus-Stellung des Zündschlosses abschaltbar und das Fahrzeug kann auch ohne Zündschlüssel angekickt werden. Die Abschaltung erfolgt durch kurzzeitiges Schalten des Zündschlosses auf Position 5 (vormals Anschiebeposition).

Stoppschaltermethode
Vorteil: Das Motorrad kann ohne Batterie gefahren werden. Es gibt kein Relais welches versagen könnte.
Nachteil: Sie müssen einen zusätzlichen Stoppschalter, vorzugsweise am Lenker anbringen.
Trick: Man kann den Lichthupenknopf als Killschalter umfunktionieren.
Hinweis: Wenn Sie ohne Batterie fahren wollen und Blinker installiert haben, müssen Sie einen leistungsstarken Kondensator (22.000µF) anstelle der Batterie einbauen. Ansonsten geht der Blinkgeber wegen der ungeglätteten Gleichspannung nicht oder nicht im richtigen Tempo.
Lösen Sie alle zur alten Lichtmaschine, zum Regler und der Zündspule gehenden Kabel. Das sind normalerweise:
  • das DF Kabel (grün/blau)
  • das D+ Kabel (grün/rot)
  • das Kabel zur Zündspule (grün)
  • das Massekabel (braun)

Entfernen Sie die Lichtmaschine, den Regler und die Zündspule.

Entfernen Sie den Stift von der Kurbelwelle, der normalerweise den Rotor in seiner Position fixiert. Ansonsten werden Sie keine korrekte Zündung einstellen können. Aber keine Angst, der Stift mußte den Rotor nicht halten (diese Aufgabe hat und hatte der Konus), sondern er sollte den Rotor nur in die richtige Stellung bringen. Doch das wird jetzt anders geregelt (siehe weiter unten).

Sollten Sie an dieser Stelle vergessen den Stift zu entfernen, werden Sie später den montierten Stator noch einmal abnehmen müssen.
Entfernen Sie die 3 Schrauben, die den Stator auf seiner Grundplatte halten und ziehen Sie ihn etwas von der Platte weg (1cm), sodaß Sie Zugang zu den Befestigungslöchern darunter erhalten. Achten Sie darauf, die Lackisolierung der Spulendrähte nicht zu beschädigen.

Identifizieren Sie die richtigen Befestigungslöcher für die Grundplatte. Es gibt hier drei paar davon, aber nur das jeweils mittlere Loch wird bei diesem System genutzt. Jede andere Position wird es Ihnen nicht erlauben, den Sensor zu befestigen.
Setzen Sie die Grundplatte (bestehend aus dem äußeren Stahlring, der Sensorhalterung mit Sensor und der inneren Aluminiumplatte) mit dem lose daran hängenden Stator an die Stelle der alten Lichtmaschine. Der Sensor muß auf 11 Uhr zeigen.

Vergewissern Sie sich noch einmal, daß Sie die richtigen Befestigungslöcher benutzen und schrauben Sie die Einheit dann mit zwei Senkkopfschrauben M5 fest.

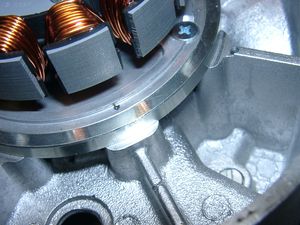

Das Bild zeigt wie der äußeren Stahlring auf der alten Lichtmaschine sitzen muss.











(Foto zeigt ähnlichen Motor!)

Bitte nehmen Sie auf keinen Fall mechanische Veränderungen am Motorgehäuse vor. Lassen Sie auch keinesfalls den Stahlring weg, auch wenn Sie kurzzeitig (und garantiert fälschlich) der Meinung sein sollten Sie müssten dies tun, um die Grundplatte aufzusetzen.

Sie sitzen dabei dem Irrtum auf, die Platte ganz auf den Boden setzen zu müssen. Sie muss aber, wie die alte Lima auch, in der weiter oben gelegenen Halterung sitzen.
VORSICHT: Vergewissern Sie sich doppelt und dreifach, daß keine Kabel zwischen Grundplatte und Gehäuse eingeklemmt wurden oder/und Kontakt mit der Kurbelwelle haben.

Der Platz hinter der Grundplatte ist äußerst gering!





(Das Bild zeigt die Rückseite der Grundplatte)
Setzen Sie die Statorspule wieder auf die Grundplatte. Die Spule muss dort recht hart einrasten. Setzt Sie nur weich auf die Platte auf, ist mit großer Sicherheit ein Kabel darunter eingeklemmt!

Stellen Sie sicher, daß der Stator gerade auf der Platte sitzt und keine Kabel eingeklemmt sind - ansonsten kommt es zur Zerstörung der Anlage oder zumindest Fehlfunktionen.

Schrauben Sie den Stator wieder mit den 3 Schrauben fest.
Setzen Sie den Rotor lose auf die Kurbelwelle und anschließend die geänderte Lichtmaschinenabdeckung auf den Motor. Überprüfen Sie ob der Deckel paßt! (Wenn nicht, müssen Sie noch ein wenig mehr Raum für Sensor und Rotor schaffen!)

Stellen Sie sicher, daß die Rotornasen nicht die Abdeckung berühren.

Wenn das alles gewährleistet ist, nehmen Sie den Deckel wieder ab, jetzt geht's an die Zündeinstellung.

Entfernen Sie eine Zündkerze und bringen Sie den Kolben in Zündposition (2,5mm vor OT). Zum drehen der Kurbelwelle können Sie den lose aufgesteckten Rotor benutzen.

Mit der Kurbelwelle in Zündposition nehmen Sie den Rotor wieder vorsichtig ab, ohne die Stellung der Kurbelwelle zu ändern.

Dann setzen Sie den Rotor wieder so auf, daß eine der Steuernasen (egal welche), wie im linken Bild gezeigt, mit dem Sensorkern fluchtet.
Befestigen Sie den Rotor nun mit der Schraube M7x40, vergessen Sie bitte nicht die beigelegte Unterlegscheibe. Jetzt drehen Sie den Rotor so, daß eine Rotornase mit ihrem höchsten Punkt unter dem Sensorkern zu stehen kommt. Überprüfen Sie den Abstand, er muß 0,4mm betragen. Die korrekte Einstellung erfolgt durch Lösen der zwei Halteschrauben und verschieben des Sensor auf das richtige Maß. Danach die Schrauben wieder vorsichtig anziehen (auch wenn der Abstand von Anfang an stimmen sollte). Ein loser Sensor würde auf den Rotor rutschen und dadurch zerstört werden. Jetzt befestigen Sie wieder den Lima-Deckel auf dem Motor.
Befestigen Sie den Regler/Gleichrichter, das Relais und die elektronische Zündung an einer geeigneten Stelle, eventuell neben der Batterie. Es gibt verschiedene Lösungen für ES- und TS-Modelle.

ES 125/150

TS 125/150

Sie können die Bodenplatte des alten Reglers als Halter für den neuen verwenden. Eine Umbauanleitung finden Sie hier.
Die folgenden Schritte sind je nach Ausschaltmethode verschieden!
In jedem Falle müssen Sie das Lampengehäuse öffnen und Klemme 61 des Zündschlosses identifizieren.
Relais und Killschalter Option
Ziehen Sie die beiden blauen Kabel von Klemme 61 des Zündschlosses ab. Zerscheiden Sie die Verbindung zwischen den beiden Kabeln nicht. Sollten diese beiden Kabeln an 2 separaten Klemmen gesessen haben, verbinden Sie beide. Isolieren Sie die alten Steckkontakte der Kabel, so daß sie nicht zufällig an Masse oder eine andere Klemme kommen können. Klemme 61 verbleibt frei.
Position 5 Methode
Ziehen Sie das blaue Kabel von Klemme 61, welches zur Ladekontrolllampe führt, ab. Diese Kontrolle wird ohne Batterie ohnehin nicht funktionieren und nur im Falle eines Betriebes ohne Batterie benötigen Sie die Position 5 Methode.
Wenn die 2 blauen Kabel an Klemme 61 in einem Stecker endeten, müssen Sie das Kabel zur Ladekontrollleuchte durchtrennen. Nur das Kabel welches zuvor zum alten Regler runter ging wird weiter benötigt und muss an Klemme 61 verbleiben.
Nachdem Sie den alten Regler entfernt haben, finden Sie folgende Drähte dort vor:
  • verschiedene braune Massekabel, die erneut auf Masse des Reglers verbunden werden.
  • ein blaues Kabel, vormals an Klemme 61, welches mit dem grün/roten Kabel des neuen Reglers verbunden wird.
  • ein grün/rotes Kabel, vormals an  D+ und ein grün/blaues Kabel, vormals an DF. Beide werden komplett, bis zur alten Lima entfernt.
  • ein rot/grünes Kabel, vormals von Klemme 51, zur Sicherung. Auch dieses wird komplett entfernt.

Verbinden Sie die Kabel wie im Schaltplan 72xr12 angegeben, also:

*

 Um den Kabeldurchgang durch enge Öffnungen zu erleichtern bzw. erst zu ermöglichen, wurde der Stecker des zur neuen Zündspule führende Kabels von der neuen Lichtmaschine noch nicht auf die Kontaktfahnen am Kabelende gesteckt. Sie sollten den Stecker erst befestigen, wenn das Kabel endgültig durch die Motoröffnung geführt wurde. Dazu ...

... nehmen Sie den weiblichen Stecker der Zündspule mit den Kabelfarben rot, weiß und gelb.

Stecken Sie die lose mitgelieferte 4er-Steckerhülse auf diesen Stecker und führen Sie die losen Kabel der Lichtmaschine (rot, weiß und gelb) mit den Kontaktfahnen hinten in den Stecker ein. Achten Sie darauf, daß die Steckerfahnen in dem Steckergehäuse einrasten. Dabei ist strikt auf die korrekte Position dieser Kabel im Stecker zu achten:

  • weiß kommt auf weiß
  • rot auf rot
  • gelb auf gelb
Wenn Sie die Kabel wieder aus dem Steckergehäuse entfernen möchten (oder müssen), verwenden Sie am besten eine aufgebogene Büroklammer und drücken mit dieser die Widerhaken der Kontaktfahnen zur Seite, so das sich die Stecker lösen lassen.

*

Der neue Regler/Gleichrichter hat einen Kompaktstecker mit 6 Steckmöglichkeiten, von denen eine frei ist (vor November 2007 waren es zwei). Zu dem Regler wird (ab Auslieferung November 2007) ein passendes Gegenstück geliefert in welches nachfolgende Kabel einzuführen sind und die dort einrasten müssen.

*

Die beiden schwarzen Kabel der neuen Lichtmaschine ...

... kommen auf die Klemmen 1/4 des neuen Gleichrichters (von dort gehen dann auch schwarze Kabel in den Regler hinein). Es ist dabei egal welches Kabel auf welche der beiden Klemmen (1/4) kommt, da hier Wechselstrom eingespeist wird.
* Das neue braune Kabel mit der Ringöse an einer Seite ...

... verbindet Klemme 3 des Reglers/Gleichrichters (von dort geht auch ein braunes Kabel in den Regler hinein) mit dem Minuspol der Batterie bzw. solider Masse. Achtung, nicht verpolen!
*

Das neue rote Kabel mit der Ringöse an einer Seite ...



... verbindet Klemme 5 des Reglers/Gleichrichters (von dort geht auch ein rotes Kabel in den Regler hinein) mit dem Pluspol der Batterie bzw. der Klemme der Sicherungsbox an welche das Stromkabel der alten Lichtmaschine ging (bei deutschen Motorräder: Klemme 51).
Stellen Sie sicher, daß zwischen Batterie und Bordnetz eine 16A-Sicherung verwendet wird. Sollte sich eine alte, stärkere Sicherung (wegen der ursprünglichen 6Volt-Anlage) am Zündschloß befinden, ersetzen Sie diese bitte.

*

Das grün/rote Kabel des neuen Reglers an Klemme 6 ...



Hinweis:
Bei vor November 2007 ausgelieferten Reglern hatte dieses Kabel einen separaten Stecker.

... ist für den Anschluß der Ladekontrolle. Hier wird (so vorhanden) die Kontrollleuchte angeklemmt. Das funktioniert natürlich nur bei Vorhandensein einer Batterie. Wird die Kontrollleuchte dennoch auch ohne Batterie angeklemmt, wird sie bei laufendem Motor halbdunkel leuchten, obwohl Strom erzeugt wird. Kurzum, ohne Batterie bleibt der Anschluß frei. Ebenso wenn keine Leuchte vorhanden ist.
*

Bleibt das blaue (mitunter auch blau/weiße) Kabel der Zündspule - das Ausschaltkabel.



Wird es mit Masse verbunden, geht die Zündung aus!

Hinweis:
Bei Zündungsstörungen als erstes dieses Kabel abklemmen (Stecker ziehen). Meist geht die Fahrt dann weiter (näheres siehe Technische Hilfe)!

 Abschaltung über extra Ausschalter:
Das Relais wird nicht montiert. Das blau(/weiß)e Kabel der Zündspule wird mit einem gegen Masse schaltenden Ausschalter (z.B. ein am Lenker zu befestigender Tastknopf) verbunden. Weitere Hinweise in der Information zur Abschaltung. Alternativ können Sie ein gegen Masse ausschaltendes Zündschloß einsetzen.
Batterievariante:
Klemmen Sie das braune Kabel des Relais mit der Ringöse auf Masse. Führen Sie das längere schwarze Kabel des Relais zu einer in Position "Ein" Strom führenden Klemme des Hauptschalters (Zündschloß; bei deutschen Motorrädern: Klemme 15 oder 54).
Verbinden Sie das blaue (von Klemme 30 des Relais kommende) Kabel mit dem blau(/weiß)en der Zündspule. Dieses Kabel wäre im Notfall eines Batterieversagens unterwegs abzuziehen, um weiterfahren zu können. (Der Motor lässt sich dann aber nicht abschalten!)
Relaisbelegung
(wenn diese Option genutzt wird):

Das braune Kabel  mit der Ringöse von Klemmen 87a und 86 kommt auf Masse.

Das schwarze von Klemme 85 geht an das Zündschloß (stromführende Klemme bei "Ein").

* Das Hochspannungskabel (Zündkabel) ...

Bitte verwenden Sie keine "Nology Superkabel" ("hot wire"). Diese führen bei Powerdynamo Anlagen zu Störungen und können zu Schäden an der Elektronik führen.

 ... schrauben Sie in die Zündspule ein und setzen die Gummikappe darüber. Das geht natürlich einfacher, wenn Sie das vor der Montage der Spule am Fahrzeug machen. Bitte benutzen Sie auch das mitgelieferte Zündkabel und kein altes, undefiniertes Kabel.
Sie tun sich einen Gefallen, wenn Sie an dieser Stelle Ihrem Motorrad neue Zündkerzen und neue Kerzenstecker (vorzugsweise mit 0-2kOhm Widerstand) spendieren. Mehr als genug Störungen lassen sich auf "scheinbar gute" Kabel, Kerzen und Stecker (darunter nagelneue) zurückführen!
Verwenden Sie keine Zündkerzen mit innerem Entstörwiderstand. NGK (z.Bsp.) bietet solche mit "R" ("R" für Resistor) codierte Zündkerzen an.
*






Bei unseren Doppelzündspulen gehen beide Ausgänge an die Zündkerzen und erst über diese auf Masse.

Der typische Widerstand zwischen den beiden Ausgängen beträgt 6,2kOhm. Beide Kanäle feuern immer gleichzeitig (was übrigens bei sehr vielen Zündsystemen der Fall und bedenkenlos ist). Die Funken haben jedoch auf beiden Seiten jeweils um 180 Grad verschobene Phasen, was bei Messungen mit dem Stroboskop zu berücksichtigen ist.
Die Zündung geht nur korrekt wenn beide Kerzen an der Spulen angeschlossen werden. Man kann also nicht mal eine Kerze abziehen um zu testen. Denn jeder Ausgang zieht sich über die Kerze des anderen Ausgangs Masse. Will man wirklich nur eine Seite testen, muss der andere Spulenausgang auf Masse gelegt werden. Dann ist die Schaltung wie bei einer Zündspule mit einem Ausgang (siehe oben). Ist der Stromfluß einer Seite unterbrochen geht entweder gar nichts, oder das System holt sich Masse vom nächstliegenden Punkt. Häufig ist dann Feuerwerk um die Zündspule herum die Folge. Wer wirklich zwei getrennte Ausgänge benötigt muss 2 Einzelspulen verwenden.

*

Zum Abschluß - vor Einbau der Batterie und vor dem ersten Start - bitte in Ruhe alle Befestigungen und Verkabelungen überprüfen. Denken Sie daran alle Glühlampen von 6 auf 12 Volt zu tauschen. Denken Sie auch daran, daß Sie ab jetzt eine 12V-Batterie benötigen. Die Hupe kann auf 6 Volt bleiben.

Sollte das System nicht gleich funktionieren, bitte unsere Fehlersuchseite konsultieren. Als ersten Schritt das blaue Kabel zwischen Relais und Zündspule trennen (Kontakt abziehen), im Ausschaltbereich verstecken sich die meisten Fehler.
* WICHTIG: Bitte beachten Sie, daß bei einer etwaigen (früheren) Regenerierung der Kurbelwelle deren Lichtmaschinenzapfen überdreht und damit kürzer wurde. Dadurch kommt der Rotor tiefer und es kann zu einer Berührung zwischen Rotor (die Nieten sind der tiefste Punkt) und Statorspule kommen. Das Ergebnis ist ein zerstörter Stator und damit Zündausfall.
Weitere Info dazu siehe (online) hier!


Wichtige Sicherheits- und Betriebshinweise

#

 Beachten Sie die vom Fahrzeughersteller und vom KFZ-Handwerk vorgeschriebenen Sicherheitshinweise und Auflagen.

#

 Zündanlagen erzeugen Hochspannung! Bei unseren Zündspulen bis 40.000 Volt! Das kann bei unvorsichtigem Umgang nicht nur empfindlich schmerzen, sondern vor allem für das Herz auch schädigend sein! Daher stets Sicherheitsabstand zur Elektrode und offenen Hochspannungskabeln halten und beim Test den Kerzenstecker mit einem isolierenden Gegenstand fest auf Masse drücken um die Spannung sicher abzuleiten.

#

 Nach Einbau bitte unbedingt die Halteschrauben des Stators und (wenn vorhanden) des Sensors auf festen Sitz prüfen. Lockern sich die Teile, kommt es zur Zerstörung. Wir ziehen die Schrauben bei der Vormontage nur lose an!

#

 Geben Sie der eben eingebauten Anlage erst einmal die Chance zu zünden, bevor Sie anfangen alles durchzumessen und zu prüfen, ob es auch wirklich geht. Oder noch schlimmer, gleich Veränderungen vornehmen ohne erst einmal die Anlage zum Laufen gebracht zu haben. Unsere Teile sind alle vor Auslieferung geprüft. Sie können ohnehin kaum etwas daran messen. Unterlassen Sie auf jeden Fall ein Vermessen der elektronischen Teile (darunter der Zündspule außer deren Hochspannungsausgang). Sie riskieren die Zerstörung und kommen dennoch nicht zu nutzbaren Ergebnissen! Denken Sie daran, daß es auch am Vergaser und vor allem auch den Kerzensteckern und Zündkerzen (leider auch komplett neuen) liegen kann, wenn der Motor nicht gleich läuft (in der Regel ist nach Lima-Einbau auch dessen Einstellung zu verändern). Wenn die Anlage nicht gleich läuft, prüfen Sie vor allem die Masseverbindungen, ziehen Sie dann zumindest testhalber ein neues Massekabel von unserem Regler direkt zum Motor.

#

Wenn Sie eine Anlage mit Doppelzündspule haben, beachten Sie einige Besonderheiten dieser Spule. Die Zündung geht nur korrekt wenn beide Kerzen an der Spulen angeschlossen werden. Man kann also nicht mal eine Kerze abziehen um zu testen. Denn jeder Ausgang zieht sich über die Kerze des anderen Masse. Will man wirklich nur eine Seite testen, muss der andere Spulenausgang auf Masse gelegt werden.

#

Der Funken klassischer Unterbrecheranlagen hat mit ca. 10.000 Volt nur eine geringe Energie und sieht daher gelb und dick aus. Der Funken unserer Anlagen ist ein Hochenergiefunken mit bis zu 40.000 Volt und daher sehr scharf gebündelt und blau, was ihn schlechter sichtbar macht. Zudem wird der Funke erst bei kickstartergetretenen Drehzahlen erzeugt. Ein bloßes Durchdrücken des Kickstarterhebels per Hand bringt keinen Funken.

#

Am Fahrzeug nie elektrisch schweißen ohne vorher die gesamte Elektronik komplett abgeklemmt zu haben.

#

 Elektronik ist empfindlich auf Verpolung. Prüfen Sie nach Eingriffen in das System stets den richtigen Anschluß der Batterie und die richtige Verkabelung. Verpolung und Kurzschlüsse zerstören den Regler und die Zündspule. In der Regel kommt bei der Verkabelung immer Farbe auf Farbe. Ausnahmen sind in der Anleitung ausdrücklich erwähnt.

#

 Achten Sie bei der Montage des Rotors bitte darauf, die Magneten nicht zu beschädigen. Vermeiden Sie direkte mechanische Einwirkung auf den Rotor. Für den Transport der Lima nie den Stator in den Rotor setzen, unsere Hinweise zum Versand (Verpackung) beachten.

#

 Nutzen Sie keine Kerzenstecker mit einem Widerstand von mehr als 5kOhm. Denken Sie daran, daß Kerzenstecker altern und dabei ihren Widerstand erhöhen. Wenn ein Motor nur im kalten Zustand startet, ist mit sehr großer Sicherheit ein defekter Kerzenstecker die Ursache. Nutzen Sie keine sogenannten zündverstärkenden Kabel (z.B. Nology).

#

 Ölen Sie den Rotor außen leicht ein, er rostet sonst schnell in der aggressiven Umgebung (was nicht schädlich ist, aber unschön aussieht).

#

 Nutzen Sie zum Abziehen des Rotors nie einen Klauenabzieher oder einen Hammer. Dadurch können sich die Magneten lösen. Stets nur einen Einschraubabzieher M27x1.25 (siehe Einbauanleitung).

#

 Wenn ihr Fahrzeug längere Zeit nicht benutzt wird, sollten Sie die Batterie (wenn vorhanden) abklemmen um eine etwaige langsame Entladung über die Dioden des Gleichrichters zu verhindern. Sie werden aber auch bei abgeklemmter Batterie nach längerer Zeit deren Entladung bemerken, das ist normal.

#

 Bitte beachten Sie diese Hinweise, aber lassen Sie sich zugleich auch nicht verunsichern. Vor Ihnen haben tausende Kunden unsere Anlagen schon erfolgreich eingebaut.
 Viel Erfolg und viel Spaß dann beim Fahren!
