elektronische Drehzahlmesser für unsere Systeme
Über den Wegfall des Unterbrechers sind alle begeistert, außer einer, der elektronische Drehzahlmesser. Ihm wird damit der Zugang zum Impuls genommen.

Leider ist es ist nicht so ohne weiteres möglich bisher am Unterbrecher angeklemmte DZM an unsere Systeme anzuschließen. Die Probleme bestehen dabei sowohl in der Art des Eingangsimpulses, als auch des Übersetzungsverhältnisses. Zudem, Drehzahlmesser ist leider nicht gleich Drehzahlmesser, es gibt Unmengen von Varianten, alle eigentlich irgendwie auf ein spezielles Material abgestimmt.

Kurzum, die Probleme sind weit größer als man gemeinhin denken würde. Die interne Vielfalt ist enorm und die existierenden Parameter sind aus der Ferne nicht zu beurteilen.
Wir haben eine Lösung auf der Basis uns bekannten Materiales entwickelt. Bestehend aus:
  • Drehzahlmesser der Firma Nova MMB Schwarzenberg
    mit Übersetzung 2:1 (1:1 Modul leider nicht mehr lieferbar) und positivem Eingangsimpuls (Achtung, DZM für negativem Eingangsimpuls sind NICHT geeignet)
  • Adaptermodul zum Anschluß an alle Powerdynamo Systeme (außer Systemen nur Zündung, vor allem der Sportzündung mit innenlaufendem Rotor)
Adaptermodul
Das Modul ist in einem KFZ-Relais Gehäuse untergebracht und bringt ein Anschlußkabel zum einfachen Anstecken mit. Es gibt ein Kabel für unsere Systeme mit innerem Sensor und ein anderes für Systeme für äußerem Sensor (wegen der verschiedenen Stecker).
Adapter 70 00 111 in
(interner Sensor )		 Adapter 70 00 111 xt
(externer Sensor )
zur Anbauanleitung zur Anbauanleitung

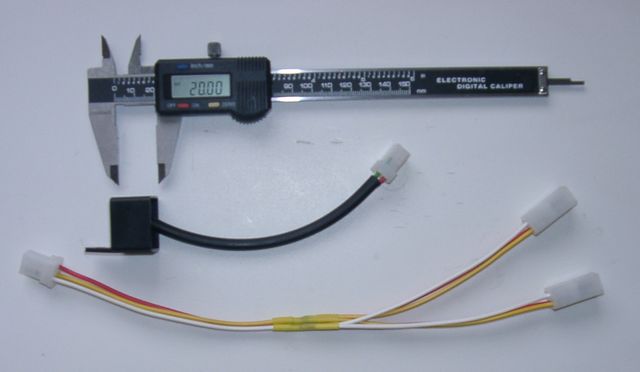

1 = Adaptermodul
2 = Stecker zur Zündspule		 3 = Stecker zur Lichtmaschine
4 = Kabel zum Drehzahlmesser
Das Modul (Abmessungen der Box: 25x25x20 ohne Lasche) ist zum Anschluß von DZM mit internem Übersetzungsverhältnis von 2:1 und positivem Eingangsimpuls gefertigt und funktioniert mit allen uns bekannten derartigen Instrumenten von MMB.

Theoretisch müsste es auch mit anderen Fabrikaten gleicher technischen Spezifikation funktionieren, was wir aber nicht prüfen konnten und das Gerät daher nicht als generell dafür alle DZM mit 2:1 und positiven Impuls verwendbar bezeichnen können.

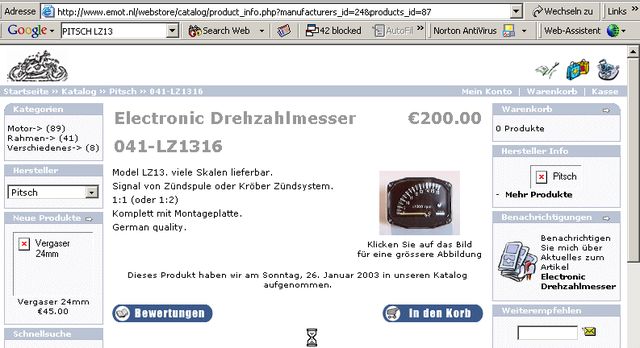

Geprüft haben wir ein Zusammenspiel mit einem Kröber bzw.. Pitsch LZ13 und dabei gefunden, daß das Instrument NICHT auf unser System mit dem Adaptermodul anspricht.
Für MMB Modelle siehe

MMB Internetseite hier.

Bitte bestellen Sie direkt bei MMB!

Sonderangebot: 80mm Instrument komplett mit Adaptermodul bei MZ-B!
