Einbauanleitung für Systeme 73 42 799 00 und 73 91 799 00

Version 23.01.2013

Wenn Sie die originale Zündung einbauen und einstellen können und allgemeine mechanische Fertigkeiten besitzen können Sie auch ein Powerdynamo System einbauen. Wenn Sie noch nie damit zu tun hatten lassen Sie das System besser von jemandem einbauen der sich damit auskennt.

Powerdynamo kann die Einhaltung dieser Anleitung, als auch die Bedingungen und Methoden bei Installation, Betrieb, Verwendung und Wartung dieses Systems nicht überwachen. Eine unsachgemäße Ausführung der Installation kann zu Sachschäden oder gar Personenschäden führen. Wir übernehmen keinerlei Verantwortung und Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Installation, unsachgemäßem Betrieb sowie falscher Verwendung und Wartung ergeben oder in irgend einer Weise damit zusammenhängen. Wir behalten uns das Recht vor, ohne vorherige Mitteilung, Änderungen bezüglich Produkt, technischer Daten oder Montage- und Betriebsanleitung vorzunehmen.

WICHTIG:

Lesen Sie unbedingt erst die komplette Anleitung sorgfältig durch bevor Sie mit dem Einbau beginnen

Denken Sie daran, daß unabgestimmte Veränderung, auch Reparaturversuche, an den Teilen zum Verlust der Gewährleistungsrechte führen können. Das betrifft auch das Abschneiden von Kabeln, was sehr oft zum Verlust der verpolungssicheren Stecker und in der Folge zu materialzerstörenden Kurzschlüssen oder Verpolungen führt.

Beachten Sie die Hinweise auf der Informationsseite zum System . Vergewissern Sie sich, daß die dargestellte Konfiguration des Systems tatsächlich auch den Anforderungen Ihres Motors entspricht. Falsche Zündwerte z.B. können dem Motor durchaus schaden und/oder Verletzungen beim Antreten hervorrufen (Rückschlagen des Kickstarters). Besondere Vorsicht ist beim ersten Start nach dem Einbau geboten. Sollten Sie Fehlverhalten feststellen, prüfen und ändern Sie die Zündeinstellung! Beim Einbau prüfen Sie sehr sorgfältig das der Rotor nicht an der Statorspule oder anderswo schleift, was aus verschiedenen Gründen geschehen und zu schweren Schäden führen kann.
Bestimmungsgemäße Verwendung

Dies ist ein Ersatzsystem und keine Kopie eines originales Materiales. Die Teile des Systems sehen daher auch anders als die originalen Teile aus und vor allem Zündspule und Regler werden eventuell andere Befestigungspunkte haben die Anpassungen durch Sie erfordern.

Dieses System ist ausschließlich zum Ersatz originaler Licht/Zündanlagen in Old- und Youngtimer Motorrädern bestimmt, deren Motorcharakteristik nicht durch konstruktive Änderungen nachträglich beeinflusst wurde. Es ist kein Tuningsystem, es ändert die originale Motorcharakteristik nicht und es wird keine wesentlich höhere Motorleistung erzielt, wohl aber wird die Verkehrstüchtigkeit und -sicherheit des Fahrzeugs durch bessere Beleuchtung, deutlicheres Blinken, eine stets kräftige Hupe und im Vergleich zu den betagten Originalanlagen größere allgemeine Ausfallsicherheit erzielt. Da mit unseren Anlagen keine wesentliche Änderung der Motorcharakteristik bewirkt wird, verschlechtert sich das Abgas- und Geräuschverhalten auch nicht. In den meisten Fällen dürfte sich das Abgasverhalten sogar verbessern, da eine vollständigere Verbrennung erfolgt. Bei bestimmungsgemäßer Verwendung wird die Verwendung im Geltungsbereich der STVZO nicht beeinträchtigt.

Das Ladesystem ist grundsätzlich nur zur Verwendung mit wiederaufladbaren 12V (6V systems 6V) Blei-Säure Batterien mit flüssigem Elektrolyt oder verschlossenen Bleiakkumulatoren , AGM, Gel geeignet. Es ist nicht geeignet für eine Nutzung mit Nickel-Cadmium, Nickel-Metal-Hydride, Lithium-Ionen oder anderen Arten von wiederaufladbaren oder nicht aufladbaren Batterien.

Das System ist nicht dazu geeignet im Rahmen von Sportveranstaltungen betrieben zu werden.
Bei einer nicht bestimmungsgemäßen Verwendung erlischt die Gewährleistung. Zudem kann es dann sein, daß das System nicht die von Ihnen gewünschte Leistung bringt und wir Ihnen dann auch nicht mit unserem Support helfen können weil wir die Situation nicht kennen. Im schlimmsten Falle kann eine nicht bestimmungsgemäße Verwendung sogar zum Erlöschen der Betriebserlaubnis führen.

Bei der Montage der Teile beginnen Sie unbedingt mit der Montage der motorseitigen Teile (Adapter, Stator,  Rotor) um festzustellen on dieses Material wirklich passt, bevor die außerhalb des Motors anzubringenden Teile montiert werden. Meist ist es leider so, dass gerade mit der Montage von Regler, Zündspule, ggf Steuereinheit begonnen wird und diese Teile dabei sehr oft (unabgestimmt!) modifiziert werden, was einen späteren Wiederverkauf durch uns unmöglich macht. Der Ersatz von Licht/Zündanlagen alter Motorräder ist leider nicht wie ein Einkauf im Supermarkt ex Regal sondern angesichts der Typenvielfalt und der eventuellen Veränderungen des Materials seit deren Produktion viele Jahre her immer eine komplexe Sache, die leider auch Irrtum beinhalten kann
Unsere Systeme sind NICHT auf Verwendung mit anderen elektronischen Komponenten (wie Zündungen von Drittanbietern, Navis, Handy, LED Leuchtmittel etc.) geprüft und können an solchen Teilen unter Umständen Schaden anrichten. Eventuell vorhandene Drehzahlmesser werden nicht von dem System unterstützt. Wir bieten aber eine Drehzahlmesserlösung an. Ebenso werden eventuelle Schutzschalter oder von der Zündung gesteuerte Abgassteuerungen nicht unterstützt. Es kann zudem sein, daß Ihre originale Zündung aus rechtlichen Gründen eine Vorrichtung zur Begrenzung der Geschwindigkeit hatte. Das neue System hat keine solche Vorrichtung. Prüfen Sie daher vorher die Rechtslage.
Falls Sie keine Fachkenntnisse für den Einbau besitzen, lassen Sie den Einbau bitte von einer Fachkraft oder einer entsprechenden Fachwerkstatt durchführen. Durch unsachgemäßen Einbau kann sowohl das neue System, als auch das Motorrad beschädigt werden oder können gar Verletzungen des Fahrers auftreten.
Bevor Sie ein System bestellen, überprüfen Sie bitte ob der von uns empfohlene Rotorabzieher im Lieferumfang enthalten ist. Wenn nicht, bestellen Sie ihn am Besten gleich mit! Bei Beschädigung des Rotors durch Verwendung anderer Werkzeuge und Hilfsmittel, erlischt der Gewährleistungsanspruch!  Denken Sie auch an neue Glühlampen, Sicherungen, Hupe, Blinkgeber usw.
Der Rotor ist auf Schlageinwirkung (z.B. auch während des Transports) äußerst empfindlich.  Prüfen Sie in jedem Fall vor Einbau unbedingt den Rotor auf etwaige Beschädigungen. Wenn es sich um einen Rotor handelt, bei dem die Magnete nicht vergossen sind, prüfen Sie den Festsitz der Magnete indem Sie mit den Fingern versuchen diese seitlich wegzuschieben. Nach Stoßeinwirkung könnten einige der eingeklebten Magnete lose geworden sein und sich nur noch durch ihre Magnetkraft halten. Dies würde im Betrieb zu ernsten Schäden an der Anlage führen. Gleichzeitig bitte die Magnete des Rotors auf Fremdkörper (z.B. Schrauben oder andere metallische Gegenstände) überprüfen.

Wenn Sie Zugang zum Internet haben, sehen Sie sich diese Dokumentation besser online an. Dabei können Sie die die meisten Bilder durch Anklicken vergrößern und Sie erhalten mehr und eventuell aktuellere Information.
Systemliste unter: http://www.powerdynamo.biz
Diese Teile sollten Sie erhalten haben
  • Statorplatte mit Statorspule´und Adapterring
  • Rotor (Schwung)
  • elektronische Zündspule (CDI)
  • Regler/Gleichrichter
  • Ausschaltrelais
  • Zündkabel
  • Befestigungsschrauben

Beachten Sie, dass der Spulenkörper nur lose auf der Grundplatte angeschraubt ist, da Sie diesen zur Montage am Kurbelgehäuse nochmals entfernen müssen (Sie bekommen sonst die Befestigungsschrauben nicht montiert).

Im Kabelstrang befindet sich ein an beiden Enden offenes blaues Kabel. Dies dient nicht der Zündung sondern ist als Ersatz für das Kabel zur Anzeige des Leergangs (Leerlaufs) gedacht. Bei manchen MZ verläuft dieses Kabel innerhalb des Lichtmaschinekabels, bei anderen ist es entweder irgendwie entfernt oder in schlechtem Zustand. Auf mehrfachen Kundenwunsch hin haben wir daher dieses blaue Kabel gleich mit in den Strang eingezogen. Sollte es nicht benötigt werden, weil das originale Kabel intakt vorhanden ist, entfernen Sie unser Kabel oder schneiden es beidseitig ab (aber nur dieses, kein anderes!)

Um den neuen Rotor abzuziehen benötigen Sie einen Abzieher M27x1,25 (Teil-Nr.: 99 99 799 00 -Nicht im Lieferumfang!-).

ACHTUNG: Bei Verwendung eines Klauenabziehers lösen sich die Magnete im Rotor!

Um den alten Rotor abzuziehen benötigen Sie eine Abziehschraube M10x90 (Teil-Nr.: 89 99 026 00 -Nicht im Lieferumfang!-).

Hinweise zur alten Verkabelung: Die Erfahrung zeigt, daß im Laufe der Zeit an nahezu jedem Motorrad Veränderungen an der Elektrik vorgenommen wurden. Im Ergebnis dessen sind die Kabelfarben, ja selbst elektrische Verbindungen oder Teile als solche oft nicht mehr mit dem Original identisch und können daher von dem, was wir hier beschreiben abweichen. Im Zweifel sehen Sie sich bitte einen Originalschaltplan (z.B. auf www.ostmotorrad.de) an.

Stellen Sie sicher, dass Ihre MZ fest auf dem Ständer steht, vorzugsweise auf einer erhöhten Montageplattform, und dass Sie guten Zugang zur Lichtmaschinenseite des Motors haben.

Klemmen Sie die Batterie ab und nehmen Sie diese aus dem Motorrad heraus. Achtung Sie werden ab jetzt ein 12V System haben!

Entscheiden Sie sich, welche Methode der Zündabschaltung zu nutzen möchten. Es gibt 2 verschiedene Möglichkeiten, jede mit ihren Vor- und Nachteilen. Wir haben die Relaisoption vormontiert.


Relaisoption
(als Standard geliefert, mehr Info zum Relais hier)
Vorteil:  Diese Option gestattet die Nutzung des Zündschlosses wie gehabt. Es ändert sich nichts in der Bedienung des Motorrades.
Nachteil: Sie können die Anlage dabei aber nicht ohne Batterie nutzen (wobei Sie im Notfall durchaus ohne Batterie Fahren können wenn Sie das blaue Kabel welches von der Zündspule zum Relais geht unterbrechen, dabei geht dann aber die Zündabschaltung nicht. Mehr Info hier).

Stoppschaltermethode
Vorteil: Das Motorrad kann ohne Batterie gefahren werden.
Nachteile:
Ihre MZ entspricht dann eventuell nicht mehr den Anforderungen der STVZO
Sie müssen einen zusätzlichen Stoppschalter (Info hier), vorzugsweise am Lenker anbringen, was aber dann auch ein Antreten des Motors ohne Zündschlüssel gestattet!

Hinweis: Wenn Sie ohne Batterie fahren wollen, müssen Sie einen leistungsstarken Kondensator (22.000µF) anstelle der Batterie einbauen. Ansonsten geht der Blinkgeber wegen der ungeglätteten Gleichspannung nicht oder nicht im richtigen Tempo.

alternativ können Sie auch unseren Regler 73 00 799 50 nutzen, der auch als Option beim Erwerb der Anlage bestellbar ist.

Achtung: Wenn Ihr Motorrad nicht als Oldtimer gilt, schreibt die deutsche Strassenverkehrszulassungsordnung (STVZO) jedoch das Funktionieren eines Standlichtes vor.

Mit einer Batterie ist man immer sicherer!


Klemmen Sie die beiden mit einer gemeinsamen Öse auf Klemme 15 der alten Zündspule gehenden rot/schwarzen Kabel ab. Isolieren Sie die Ringöse sorgfältig. Trennen Sie die beiden Kabel an dieser Stelle aber keinesfalls, sonst gehen mehrere andere elektrische Funktionen im hinteren Teil des Motorrades nicht.

Relais Methode:
Merken Sie sich das Kabel, hier wird noch ein Abzweig montiert (mit Schnellverbinder).

Stoppschalter Methode:
Das ehemals in Klemme 15 gehende (doppelte) rot/schwarze Kabel bleibt isoliert(!) unangeklemmt liegen. Es ist nur noch Durchgang zum Stopplicht, hat keine Zündfunktion mehr. Das Relais wird nicht montiert.

Lösen sie nun alle Kabel an  Ihrer alten Lichtmaschine, dem Regler, dem Gleichrichter (wenn separat vorhanden - spätere Systeme hatten einen auf der Lichtmaschine integrierten elektronischen Regler/Gleichrichter) sowie das restliche Kabel der Zündspule und entfernen Sie alle diese Teile (also Lichtmaschine, Regler, Gleichrichter und Zündspule), samt den zwischen diesen Teilen verlaufenden Kabeln. Erhalten bleibt nur das rot/schwarze Kabel, welches vom  Zündschloß zur Zündspule, Klemme 15, ging. Dieses wird wieder verwendet (siehe weiter unten).

Lösen Sie auch das blaue Kabel am Leergangschalter, denn es geht mit durch den Kabelbaum. Das neue System bringt ein Kabel für den Leergangschalter mit.




Entfernen Sie die alte Lichtmaschine, den Regler und die Zündspule sowie die Kabel zwischen diesen Teilen.



Der Passstift (Zylinderrolle 3x4) an der Welle zur Fixierung des Rotors verbleibt. Sie wird weiter genutzt.

Wenn Sie eine neue Welle im Motor haben, prüfen Sie bitte ob der Passstift auch senkrecht nach unten steht wenn der Kolben im OT ist. Leider gibt es immer wieder Wellen die falsch zusammengepresst sind und wo die Zündung dann nicht stimmt (Hinweise hier).


Die Zündeinstellung erfolgt über die Lage der Grundplatte im Motor.


Setzen sie die vormontierte Statorplatte Ihrer neuen Lichtmaschine anstelle der früheren Lichtmaschine auf das Kurbelgehäuse. Entfernen Sie dazu die 3 Statorhalteschrauben und heben den Sie den Stator etwas an, damit Sie Zugang zu den Befestigungslöchern der Grundplatte haben.

Achten Sie darauf,daß unter die beiden Halteschrauben (M5x30 für die 5-Gang-Modelle bzw. M5x40 für die 4-Gang-Modelle) die mitgelieferten Wellscheiben zur Verdrehsicherung kommen.



Die beiden Halteschrauben kommen etwa mittig der Langlöcher, so daß

der rechte Rand der linken kleinen Halbbohrung (siehe Bild darüber) genau am rechten Rand der linken oberen Gehäusestrebe zu stehen kommt.
Das betreffende Halbloch ist mit einer kleinen Strichmarkierung gekennzeichnet. Es ist jedoch nicht diese Strichmarkierung an den Rand der Gehäusestrebe zu setzen, sondern der rechte Rand der durch den Strich bezeichneten halben Bohrung - wie gezeigt.

Damit ist die Grundplatte für die Zündung auf ca. 21 Grad vor OT, was einem Kolbenweg von ca 2.8mm entspricht,  voreingestellt.





Setzen Sie den Spulenkörper wieder auf die Platte, so dass die Kabel sauber durch die Plattenöffnung gehen können und nicht eingeklemmt werden. Achten Sie darauf, daß der Arretierbund der Alu-Platte exakt im Innenring des Spulenkörpers zu sitzen kommt. Wenn der Spulenkörper verkantet sitzt, besteht die akute Gefahr einer Zerstörung durch Rotorkontakt. Verschrauben Sie den Spulenkörper wieder mit den 3 Schrauben M4.

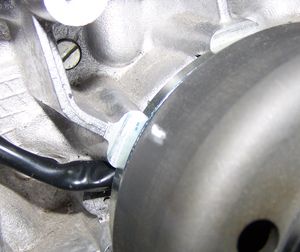

Sehen Sie sich den neuen Rotor an. Auf seinem Umfang werden Sie eine aufgelaserte Linie (ältere Versionen eingepresste Linie) finden.
Das ist eine Kontrollmarkierung für die Zündung. Im Moment der Zündung steht diese Markierun g genau über der Markierung auf der Grundplatte. Das Problem nur bei diesem Motor, diese Marke auf der Platte ist nach Aufsetzen des Rotors nicht mehr sichtbar!  Natürlich kann man die Linie auf den Block verlängern, aber wenn die Platte in den Langlöchern gedreht wird ist die Marke wieder ungültig.

Also besser bei der obigen Einstellung mit dem rechten Rand des Halbloches auf den rechten Rand der Strebe belassen.

Bei der ETZ ist das einfacher, hier ist die Platte größer und die Marke bleibt sichtbar.


Der Kabelbaum wird wie gehabt durch das Gehäuse geführt (Gummitülle nicht vergessen).


Stecken sie den Rotor auf die Kurbelwelle. Achten sie auf dessen Arretierung am Paßstift der Kurbelwelle. Prüfen Sie bitte, ob der Rotor auch wirklich fest auf der Welle sitzt und sich frei drehen lässt. Es kommt vor, daß Paßstifte zu weit hoch stehen und den Sitz behindern. In dem Falle muss der Stift etwas mit der Feile gekürzt werden.

Verschrauben sie den Rotor mit der Schraube M7x50 sicher. Vergessen sie bitte nicht die BEIDEN Unterlegscheiben. Zum erneuten Lösen des Rotors verwenden Sie nur einen Abzieher M27x1,25.

Ein blaues Kabel kommend vom Stator dient der Leerlaufkontrolle.






Befestigen Sie den Regler/Gleichrichter, die ZÜndspule und das Relais an einem geeigneten Ort, z.B. unter dem Sitz oder neben der Batterie.


Bilder (online) durch anklicken vergrößerbar



Die Spule unter den Sitz zu packen hat den Vorteil das man die alte, originale Zündspule aus optischen Gründen am Motorrad belassen kann.

Ansonsten die originale Spule gerne auch ohne Durchleitung anbauen.




Wenn man die originale Zündspule entkernt kann man das neue Zündkabel durchleiten und hat damit eine nahezu perfekte originale Optik




Bei der TS wurde die Ladekontrolllampe zugleich als Blinkkontrolllampe verwendet. Diese Doppelfunktion geht mit dem neuen System leider nicht mehr. Da die Blinkkontrolle ein Moment der Verkehrssicherheit ist, sehen wir die Nutzung als Blinkkontrolle vor. Auf die Ladekontrolle können Sie gut verzichten, das System ist sehr stabil. Übrigens, kaum eines der neuen Motorräder hat eine solche Anzeige. Auch unsere 6 Volt Version bietet die Funktion nicht an.
In jedem Falle müssen Sie das Lampengehäuse öffnen und Klemme 61 des Zündschlosses identifizieren und dort umklemmen.


Öffnen Sie das Scheinwerfergehäuse. Ziehen Sie das grün/rote Kabel, welches von Klemme 61 des Zündschlosses zur Blink/Ladekontrolllampe geht, von Klemme 61 ab und stecken Sie dies dafür auf Klemme 15 oder 54 des Zündschlosses. Falls dort nichts frei ist, verbinden Sie es mit einem von dort abgehenden Kabel. Klemmen Sie nicht um, geht die Blinkkontrolle nicht.


Die folgenden Schritte sind je nach Ausschaltmethode verschieden!
Relais-Option:
Klemmen Sie das braune Kabel des Relais mit der Ringöse auf Masse. Führen Sie das längere schwarze Kabel des Relais zu dem früher zur Zündspule, Klemme 15, gehenden Kabel und verbinden Sie beide Kabel mit einem Schnellverbinder (Kabel nebeneinander einlegen, Verbindungsplatte mit einer Zange fest eindrücken und Isolierklappe schließen). Original gehen an die Klemme 15 der Zündspule 2 Kabel, die in einer Öse enden. Schneiden Sie diese beiden Kabel bitte nicht auseinander, sonst funktioniert Ihr Bremslicht nicht!

Verbinden Sie das blaue, von Klemme 30 des Relais kommende Kabel, mit dem blauen Kabel der neuen  Zündspule. Dieses Kabel wäre im Notfall eines Batterieversagens unterwegs abzuziehen, um weiterfahren zu können. (Der Motor lässt sich dann aber nicht abschalten.)

Position 5 Methode:
Achten Sie auf das grün/rote Kabel, welches am Regler (Klemme 61) war, und in den Kabelbaum zum vorderen Teil des Motorrades geht. Wenn Sie die Position 5 Abschaltung nutzen wollen, wird dieses Kabel benötigt  Bei den beiden anderen Methoden ist das Kabel isoliert tot zulegen. Achten Sie ebenfalls auf die braunen Massekabel, die in einer Ringöse enden und am Regler verschraubt waren. Säubern Sie dabei die Ösenflächen für guten Kontakt zum späteren Wiederanschluss.

Stellen Sie sicher, daß das rot/grüne, vom alten Regler kommende Kabel, an Klemme 61 des Zündschalters geht. An seinem anderen Ende (dort wo früher Klemme 61 des Reglers war, wird es mit dem blauen Kabel der neuen Zündspule verbunden.

Ziehen Sie das blaue Kabel von Klemme 61, welches zur Ladekontrolllampe führt, ab. Diese Kontrolle wird ohnehin nicht ohne Batterie funktionieren und nur im Falle eines Betriebes ohne Batterie benötigen Sie die Position 5 Methode.
Wenn die 2 blauen Kabel an Klemme 61 in einem Stecker endeten, müssen Sie das Kabel zur Ladekontrollleuchte durchtrennen. Nur das Kabel welches zuvor zum alten Regler runter ging wird weiter benötigt und muss an Klemme 61 verbleiben.


Nachdem Sie den alten Regler entfernt haben, finden Sie folgende Drähte dort vor:
  • verschiedene braune Massekabel, die erneut auf Masse des Reglers verbunden werden.
  • ein blaues Kabel, vormals an Klemme 61, welches mit dem grün/roten Kabel des neuen Reglers verbunden wird.
  • ein grün/rotes Kabel, vormals an  D+ und ein grün/blaues Kabel, vormals an DF. Beide werden komplett, bis zur alten Lima entfernt.
  • ein rot/grünes Kabel, vormals von Klemme 51 zur Sicherung. Auch dieses wird komplett entfernt.

Verbinden Sie die Kabel wie im jeweiligen Schaltplan angegeben!
Für unseren Gleichstrom-(standard-)regler (95 22 699 06) verwenden Sie den Schaltplan 73mz:
Bei Lieferung des Gleichstromregler mit eingebautem Glättungskondensator (73 00 799 50) verwenden Sie zusätzlich den Schaltplan R_102:

Verbinden Sie die Kabel wie im Schaltplan angegeben, also:

*

Um den Kabeldurchgang durch enge Öffnungen zu erleichtern bzw. erst zu ermöglichen, wurde der Stecker des von der neuen Lichtmaschine zur neuen Zündspule führenden Kabels noch nicht auf die Kontaktfahnen am Kabelende gesteckt. Sie sollten den Stecker erst befestigen, wenn das Kabel endgültig durch die Motoröffnung geführt wurde. Dazu ...


... nehmen Sie den weiblichen Stecker der Zündspule mit den Kabelfarben rot, braun und gelb.

Stecken Sie die lose mitgelieferte 4er-Steckerhülse auf diesen Stecker (das geht nur in einer Position) um die genaue Lage der Kabel zu sehen und führen Sie die losen Kabel der Lichtmaschine (rot, braun und weiss) mit den Kontaktfahnen hinten in den Stecker ein. Achten Sie darauf, dass die Steckerfahnen in dem Steckergehäuse einrasten. Dabei ist strikt auf die korrekte Position dieser Kabel im Stecker zu achten:

  • gelb von der Lichtmaschine kommt auf
    gelb von der Zündspule
  • rot auf rot
  • braun auf braun


Wenn Sie die Kabel wieder aus dem Steckergehäuse entfernen möchten (oder müssen), verwenden Sie am besten eine aufgebogene Büroklammer und drücken mit dieser die Widerhaken der Kontaktfahnen zur Seite, so das sich die Stecker lösen lassen.

* Anschluß der Lichtmaschine zur Lichtstromversorgung:
  Die beiden schwarzen aus der Lichtmaschine kommenden Kabel  führen die Spannung für Licht, Hupe, Blinker usw. Sie haben, wie der ganze Regler selbst, nichts mit der Zündung zu tun.

Diese Spannung muss noch stabilisiert (geregelt) und für die meisten Anwendungen gleichgerichtet werden, da es sich zunächst um Wechselstrom handelt.

Dafür stehen 2 verschiedene Reglervarianten zur Verfügung:

  Achtung: Jede Verwechslung von Plus und Minus führt zu einer sofortigen Zerstörung des Reglers, die keinen Garantiefall darstellt! (Man kann die Zerstörung deutlich am verbrannten Geruch feststellen!) Bitte auch beachten, daß es Batterien gibt bei denen die Klemme für Plus links ist und andere, bei denen die Klemme rechts ist. Also genau hinsehen was an den Batteriepolen steht!

*

Reglervariante 1: mit Gleichstrom-(standard-)regler (95 22 699 06) verwenden Sie den Schaltplan 73mz:

*

Der neue Regler/Gleichrichter hat einen Kompaktstecker mit 6 Steckplätzen, von denen eine frei ist  Zu dem Regler wird ein passendes Gegenstück geliefert in welches nachfolgende Kabel einzuführen sind und die dort einrasten müssen.
  Die beiden schwarzen Kabel der neuen Lichtmaschine ...

... kommen auf die Klemmen 1/4 des neuen Gleichrichters (von dort gehen dann auch schwarze Kabel in den Regler hinein). Es ist dabei egal welches Kabel auf welche der beiden Klemmen (1/4) kommt, da hier Wechselstrom eingespeist wird.

  Das neue braune Kabel mit der Ringöse an einer Seite ...

... verbindet Klemme 3 des Reglers/Gleichrichters (von dort geht auch ein braunes Kabel in den Regler hinein) mit dem Minuspol der Batterie bzw. solider Masse. Achtung, nicht verpolen!



Das neue rote Kabel mit der Ringöse an einer Seite ...

... verbindet Klemme 5 des Reglers/Gleichrichters (von dort geht auch ein rotes Kabel in den Regler hinein) mit dem Pluspol der Batterie bzw. der Klemme der Sicherungsbox an welche das Stromkabel der alten Lichtmaschine ging (Klemme 51).

  Stellen Sie sicher, daß zwischen Batterie und Bordnetz eine 15A-Sicherung verwendet wird.


Das grün/rote Kabel des neuen Reglers an Klemme 6 ...

... ist für den Anschluß der Ladekontrolle. Hier wird die Kontrollleuchte angeklemmt. Das funktioniert natürlich nur bei Vorhandensein einer Batterie. Wird die Kontrollleuchte dennoch auch ohne Batterie angeklemmt, wird sie bei laufendem Motor halbdunkel leuchten, obwohl Strom erzeugt wird. Kurzum, ohne Batterie bleibt der Anschluß frei. Ebenso wenn keine Leuchte vorhanden ist.

* Reglervariante 2: mit Gleichstromregler mit eingebautem Glättungskondensator (73 00 799 50) verwenden Sie zusätzlich den Schaltplan R_102:




  • die beiden schwarzen Kabel werden mit den von der Lichtmaschine kommenden schwarzen Kabel verbunden
  • das rote Kabel ist der 12V Gleichstromausgang
  • das braune Kabel ist Minus und intern mit dem Reglergehäuse verbunden, welches also insgesamt Masse führt.
*

Bleibt das blau/graue Kabel der Zündspule - das Ausschaltkabel.

Wird es mit Masse verbunden,
geht die Zündung aus!

Hinweis:
Bei Zündungsstörungen als erstes dieses Kabel abklemmen (Stecker ziehen). Meist geht die Fahrt dann weiter (näheres siehe Technische Hilfe)!

Abschaltung über extra Ausschalter (Ausnahmevariante):
Das Relais wird nicht montiert. Das blau/graue Kabel der Zündspule wird mit einem gegen Masse schaltenden Ausschalter (z.B. ein am Lenker zu befestigender Tastknopf) verbunden. Weitere Hinweise in der Information zur Abschaltung. Alternativ können Sie ein gegen Masse ausschaltendes Zündschloß einsetzen.

Batterievariante (Standardfall):
Klemmen Sie das braune Kabel des Relais mit der Ringöse auf Masse. Führen Sie das längere schwarze Kabel des Relais zu einer in Position "Ein" Strom führenden Klemme des Hauptschalters (Zündschloss Klemme 15). Liegt dort bei Zündung <EIN> kein Plus an, geht die Zündung nicht.
Verbinden Sie das blaue (von Klemme 30 des Relais kommende) Kabel mit dem blau/grauen der Zündspule. Dieses Kabel wäre im Notfall eines Batterieversagens unterwegs abzuziehen, um weiterfahren zu können. (Der Motor lässt sich dann aber nicht abschalten!)


Relaisbelegung
(wenn diese Option genutzt wird):
Das braune Kabel  mit der Ringöse von Klemmen 87a und 86 kommt auf Masse.

Das schwarze von Klemme 85 geht an das Zündschloss Klemme 15 (stromführende Klemme bei "Ein").

* Das Hochspannungskabel (Zündkabel) ...

Bitte verwenden Sie keine "Nology Superkabel" ("hot wire") oder ähnliche. Diese führen bei Powerdynamo Anlagen zu Störungen und können zu Schäden an der Elektronik führen.

... schrauben Sie in die Zündspule ein und setzen die Gummikappe darüber. Das geht natürlich einfacher, wenn Sie das vor der Montage der Spule am Fahrzeug machen. Bitte benutzen Sie auch das mitgelieferte Zündkabel und kein altes, undefiniertes Kabel.
  Sie tun sich einen Gefallen, wenn Sie an dieser Stelle Ihrem Motorrad neue Zündkerzen und neue Kerzenstecker (vorzugsweise mit 1-2, maximal aber 5 Kiloohm). Mehr als genug Störungen lassen sich auf "scheinbar gute" Kabel, Kerzen und Stecker (darunter nagelneue) zurückführen!
Verwenden Sie keine Zündkerzen mit innerem Entstörwiderstand. zusammen mit entstörten Kerzensteckern (das bringt doppelten Widerstand). Immer nur eine Entstörmethode nutzen. Entstörte Stecker sind besser als entstörte Kerzen. Der Widerstandswert der entstörten Kerzen schwankt erheblich.

*

Zum Abschluss - vor Einbau der Batterie und vor dem ersten Start - bitte in Ruhe alle Befestigungen und Verkabelungen überprüfen. (Bei Umbauten einer TS, denken Sie daran alle Glühlampen von 6 auf 12 Volt zu tauschen und
eine 12V-Batterie einzubauen. Die Hupe kann auf 6 Volt bleiben).

Sollte das System nicht gleich funktionieren, bitte unsere Fehlersuchseite konsultieren. Als ersten Schritt das blau/graue Kabel zwischen Relais und Zündspule trennen (Kontakt abziehen), im Ausschaltbereich verstecken sich die meisten Fehler.



Wichtige Sicherheits- und Betriebshinweise - UNBEDINGT komplett lesen und beachten !

#

Beachten Sie die vom Fahrzeughersteller und vom KFZ-Handwerk vorgeschriebenen Sicherheitshinweise und Auflagen. Der Einbau setzt Fachkenntnisse voraus.
Die auf dem Material aufgebrachten Zündmarkierungen dienen nur der Orientierung beim Einbau. Bitte prüfen Sie nach Einbau durch geeignete Methoden (Stroboskop) die Richtigkeit Ihrer Einstellung um Schäden am Motor oder Gefährdungen Ihrer Gesundheit auszuschließen. Für den Einbau und die korrekte Einstellung sind Sie allein verantwortlich.

#

Vorsicht  Zündanlagen erzeugen Hochspannung, Lebensgefahr! Bei unseren Zündspulen bis 40.000 Volt! Das kann bei unvorsichtigem Umgang nicht nur empfindlich schmerzen, sondern vor allem für das Herz auch schädigend sein! Personen mit Herzschrittmachern sollten keine Arbeiten an Zündanlagen ausführen. Stets Sicherheitsabstand zur Elektrode und offenen Hochspannungskabeln halten und beim Test den Kerzenstecker mit einem isolierenden Gegenstand fest auf Masse drücken um die Spannung sicher abzuleiten.
Zum Vergasersynchronisieren niemals einen Kerzenstecker ziehen! Zündkabel nie bei laufendem Motor bzw. Anlaßdrehzahl abziehen oder berühren. Fahrzeugwäsche nur bei Motorstillstand.

#

Wenn Ihrem Powerdynamo Zündkabel mit daran befestigten Gummikerzensteckern beiliegen (welche keinen eingebauten Entstörwiderstand haben), verwenden Sie bitte zur Einhaltung der Vorschriften des §55a der STVZO (Fernentstörung zum Schutz des Rundfunk- und Fernsehempfangs in der Umgebung des Kfz durch Herabsetzung der Störfeldstärke) Kerzen mit eingebauten Widerstand dazu oder tauschen das/die Kabel gegen normale und geschirmte Kerzenstecker  (keinesfalls aber dürfen Sie aber entstörte Kerzen UND entstörte Kerzenstecker zugleich nutzen. Das würde zu Störungen, vor allem schwerem Starten des Motors führen). Der Gesamtwiderstand der Kombination Kerze-Kerzenstecker sollte 5kOhm nicht übersteigen.

Denken Sie daran, daß Kerzenstecker altern und dabei ihren Widerstand erhöhen. Wenn ein Motor nur im kalten Zustand startet, ist mit sehr großer Sicherheit ein defekter Kerzenstecker oder defekte Kerze die Ursache. Nutzen Sie keine sogenannten zündverstärkenden Kabel (z.B. Nology).

#

Nach Einbau bitte unbedingt den Festsitz aller Halteschrauben prüfen. Lockern sich die Teile, kommt es zur Zerstörung. Wir ziehen die Schrauben bei der Vormontage nur lose an!

#

Geben Sie der eben eingebauten Anlage erst einmal die Chance zu zünden, bevor Sie anfangen alles durchmessen und prüfen zu wollen. Beachten Sie dabei auch unsere Hinweise wie man Funkenexistenz prüfen kann.
Unsere Teile sind alle vor Auslieferung geprüft. Sie können ohnehin kaum etwas daran messen. Unterlassen Sie auf jeden Fall ein Vermessen der elektronischen Teile (darunter der Zündspule außer deren Hochspannungsausgang). Sie riskieren die Zerstörung und kommen dennoch nicht zu nutzbaren Ergebnissen!

Denken Sie daran, daß es auch häufig auch am Vergaser, dem Ansauggummi  und vor allem auch den Kerzensteckern und Zündkerzen (leider auch komplett neuen) liegen kann, wenn der Motor nicht gleich läuft (in der Regel ist nach Lima-Einbau auch dessen Einstellung zu verändern). Wenn die Anlage nicht gleich läuft, prüfen Sie vor allem die Masseverbindungen, insbesondere zwischen Masse des Fahrwerks und dem Motorblock.

Bevor Sie die Teile gleich wieder ausbauen und an uns zur Prüfung senden, sehen Sie in unserer Wissensdatenbank nach ob sich dort schon eine Antwort auf Ihr Problem findet. Wenn nicht, Nutzen Sie unser Serviceticketsystem um gezielt Hilfe anzufragen.

#

Wenn Sie eine Anlage mit Doppelzündspule haben, beachten Sie einige Besonderheiten dieser Spule. Die Zündung geht nur korrekt wenn beide Kerzen an der Spulen angeschlossen werden. Man kann also nicht mal eine Kerze abziehen um zu testen. Denn jeder Ausgang zieht sich über die Kerze des anderen Masse. Will man wirklich nur eine Seite testen, muss der andere Spulenausgang auf Masse gelegt werden.

#

Der Funken klassischer Unterbrecheranlagen hat mit ca. 10.000 Volt nur eine geringe Energie und sieht daher gelb und dick aus. Der Funken unserer Anlagen ist ein Hochenergiefunken mit bis zu 40.000 Volt und daher sehr scharf gebündelt und blau , was ihn schlechter sichtbar macht. Zudem wird der Funke erst bei kickstartergetretenen Drehzahlen erzeugt. Ein bloßes Durchdrücken des Kickstarterhebels per Hand bringt keinen Funken.

#

Die meisten unserer Anlagen sind Zündung und Lichtstromerzeuger in einem. Man erkennt dies an der Existenz eines Reglers. Am Regler können Sie, außer der Spannung die der Regler abgibt  kaum etwas vermessen. Wenn Sie keinen Strom bekommen, prüfen Sie vor allem die Masseverbindungen und die Verkabelung vom Regler zum Zündschloß. gerne wird diese wichtige Verbindung beim Einbau gekappt und übersehen! Die meisten PD Systeme haben Gleichstromregler/Gleichrichter. Es gibt aber auch Wechselstromregler, bei denen Besonderheiten zu beachten sind.

#

Am Fahrzeug nie elektrisch schweißen ohne vorher alle elektronische Teile die Halbleiter beinhalten (Regler, Zündspule und Steuereinheit) komplett abgeklemmt zu haben. Stator und Rotor müssen nicht entfernt werden.
Löten Sie nur mit Löteinrichtungen die über Vorschalttransformatoren betrieben werden oder ziehen Sie den Netzstecker des Lötkolbens vor dem Löten um Überspannungsschäden an den Teilen zu vermeiden.  Niemals Kupferpaste an Steckverbindern oder Zündkerze einsetzen.

#

Elektronik ist empfindlich auf Verpolung. Prüfen Sie nach Eingriffen in das System stets den richtigen Anschluß der Batterie und die richtige Verkabelung. Verpolung und Kurzschlüsse zerstören den Regler und die Zündspule sofortig!. In der Regel kommt bei der Verkabelung immer Farbe auf Farbe. Ausnahmen sind in der Anleitung ausdrücklich erwähnt. Verpolungsschäden sind nicht von Gewährleistung gedeckt.

#

Achten Sie bei der Montage des Rotors bitte darauf, die Magneten nicht zu beschädigen. Vermeiden Sie direkte mechanische Einwirkung auf den Rotor. Für den Transport der Lima nie den Stator in den Rotor setzen, unsere Hinweise zum Versand (Verpackung) beachten.

#

Ölen Sie den Rotor außen leicht ein, er rostet sonst schnell in der aggressiven Umgebung (was nicht schädlich ist, aber unschön aussieht).

#

Nutzen Sie zum Abziehen des Rotors nie einen Klauenabzieher oder einen Hammer. Dadurch können sich die Magneten lösen. Stets nur einen Einschraubabzieher M27x1.25 (siehe Einbauanleitung).

#

Wenn ihr Fahrzeug längere Zeit nicht benutzt wird, sollten Sie die Batterie (wenn vorhanden) abklemmen um eine etwaige langsame Entladung über die Dioden des Gleichrichters zu verhindern. Sie werden aber auch bei abgeklemmter Batterie nach längerer Zeit deren Entladung bemerken, das ist normal.

#

Bitte beachten Sie diese Hinweise, aber lassen Sie sich zugleich auch nicht verunsichern. Vor Ihnen haben Tausende Kunden unsere Anlagen schon erfolgreich eingebaut.
Viel Erfolg und viel Spaß dann beim Fahren!
