Powerdynamo, Installationsanleitung für Honda CB 750

Einbauanleitung für System 75 91 999 00	Version 28.07.2012

Wenn Sie die originale Zündung einbauen und einstellen können und allgemeine mechanische Fertigkeiten besitzen können Sie auch ein Powerdynamo System einbauen. Wenn Sie noch nie damit zu tun hatten lassen Sie das System besser von jemandem einbauen der sich damit auskennt.
Powerdynamo kann die Einhaltung dieser Anleitung, als auch die Bedingungen und Methoden bei Installation, Betrieb, Verwendung und Wartung dieses Systems nicht überwachen. Eine unsachgemäße Ausführung der Installation kann zu Sachschäden oder gar Personenschäden führen. Wir übernehmen keinerlei Verantwortung und Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Installation, unsachgemäßem Betrieb sowie falscher Verwendung und Wartung ergeben oder in irgend einer Weise damit zusammenhängen. Wir behalten uns das Recht vor, ohne vorherige Mitteilung, Änderungen bezüglich Produkt, technischer Daten oder Montage- und Betriebsanleitung vorzunehmen.
WICHTIG:	Bestimmungsgemäße Verwendung Dieses System ist ausschließlich zum Ersatz originaler Zündanlagen in Old- und Youngtimer Motorrädern bestimmt, deren Motorcharakteristik nicht durch konstruktive Änderungen nachträglich beeinflusst wurde. Es ist kein Tuningsystem, es ändert die originale Motorcharakteristik nicht und es wird keine wesentlich höhere Motorleistung erzielt, wohl aber wird die Verkehrstüchtigkeit und -sicherheit des Fahrzeugs durch eine im Vergleich zu den betagten Originalanlagen größere allgemeine Ausfallsicherheit erzielt. Da mit unseren Anlagen keine wesentliche Änderung der Motorcharakteristik bewirkt wird, verschlechtert sich das Abgas- und Geräuschverhalten auch nicht. In den meisten Fällen dürfte sich das Abgasverhalten sogar verbessern, da eine vollständigere Verbrennung erfolgt. Bei bestimmungsgemäßer Verwendung wird die Verwendung im Geltungsbereich der STVZO nicht beeinträchtigt. Das System ist nicht dazu geeignet im Rahmen von Sportveranstaltungen betrieben zu werden. Bei einer nicht bestimmungsgemäßen Verwendung erlischt die Gewährleistung. Zudem kann es dann sein, daß das System nicht die von Ihnen gewünschte Leistung bringt. Im schlimmsten Falle kann eine nicht bestimmungsgemäße Verwendung sogar zum Erlöschen der Betriebserlaubnis führen. Dies ist ein Ersatzsystem und keine Kopie eines originales Materiales. Die Teile des Systems sehen daher auch anders als die originalen Teile aus und vor allem Zündspule und Regler werden eventuell andere Befestigungspunkte haben die Anpassungen durch Sie erfordern.
	Lesen Sie unbedingt erst die komplette Anleitung sorgfältig durch bevor Sie mit dem Einbau beginnen. Denken Sie daran, daß unabgestimmte Veränderung, auch Reparaturversuche, an den Teilen zum Verlust der Gewährleistungsrechte führen können. Beachten Sie die Hinweise auf der Informationsseite zum System. Vergewissern Sie sich, daß die dargestellte Konfiguration des Systems tatsächlich auch den Anforderungen Ihres Motors entspricht. Falsche Zündwerte z.B. können dem Motor durchaus schaden und/oder Verletzungen beim Antreten hervorrufen (Rückschlagen des Kickstarters). Besondere Vorsicht ist beim ersten Start nach dem Einbau geboten. Sollten Sie Fehlverhalten feststellen, prüfen und ändern Sie die Zündeinstellung! Beim Einbau prüfen Sie sehr sorgfältig das keine bewegten Teile irgendwo schleifen was aus verschiedenen Gründen geschehen und zu schweren Schäden führen kann.
	Unsere Systeme sind NICHT auf Verwendung mit anderen elektronischen Komponenten (wie z.B. Navis, Handy etc.) geprüft und können an solchen Teilen unter Umständen Schaden anrichten. Eventuell vorhandene Drehzahlmesser werden nicht von dem System unterstützt. Ebenso werden eventuelle Schutzschalter oder Abgassteuerungen nicht unterstützt. Es kann zudem sein, daß Ihre originale Zündung aus rechtlichen Gründen eine Vorrichtung zur Begrenzung der Geschwindigkeit hatte. Das neue System hat keine solche Vorrichtung. Prüfen Sie daher vorher die Rechtslage.
	Bitte nutzen Sie mit diesem System immer geschirmte Kerzenstecker (max. 5Kohm) da das Hallgeberelement recht sensibel ist und die Abstrahlung eines Funken erfassen kann was zu Zündungsstörungen oder gar Zündausfall führen kann.
	Falls Sie keine Fachkenntnisse für den Einbau besitzen, lassen Sie den Einbau bitte von einer Fachkraft oder einer entsprechenden Fachwerkstatt durchführen. Durch unsachgemäßen Einbau kann sowohl das neue System, als auch das Motorrad beschädigt werden oder können gar Verletzungen des Fahrers auftreten.
	Wenn Sie Zugang zum Internet haben, sehen Sie sich diese Dokumentation besser online an. Dabei können Sie die die meisten Bilder durch Anklicken vergrößern und Sie erhalten mehr und eventuell aktuellere Information. Systemliste unter: http://www.powerdynamo.biz

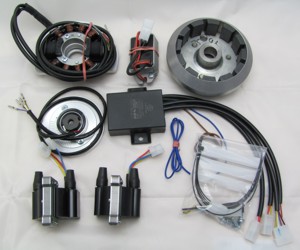

	Diese Teile sollten Sie erhalten haben: vormontierte Hallgeberplatte Gebernocken mit Welle Steuereinheit vormontierter Stator mit Grundplatte Rotor Regler 12v 2 CDI Doppelzündspulen / Zündkabel Kleinteile und Schrauben Innensechskantschlüssel 2mm

Vorbereitung: Stellen Sie sicher, dass Ihr Motorrad fest auf dem Ständer steht, vorzugsweise auf einer erhöhten Montageplattform, und dass Sie guten Zugang zu beiden Seiten des Motors haben. Klemmen Sie die Batterie ab und nehmen Sie diese zur Sicherheit aus dem Motorrad heraus.

Kurzbeschreibung des Einbaus: Auf der rechten Motorseite wird anstelle der originalen Unterbrecherplatte ein Hallgeber installiert. Dieser besteht aus einem in einen Trägerring mit eingebautem Sensor und einem auf die Kurbelwelle aufgesetzten (mit einem Magnet versehenen) Impulsgeber. Die Funktion der Fliehkraftverstellung wird durch eine elektronische Steuereinheit ersetzt. Auf der linken Motorseite wird anstelle der originalen Lichtmaschine ein Rotor mit Magneten und ein Stator mit Grundplatte installiert. Dieser erzeugt den Lichtstrom (12V) und die Zündspannung (ca. 340V).

Einbau Lichtmaschine:

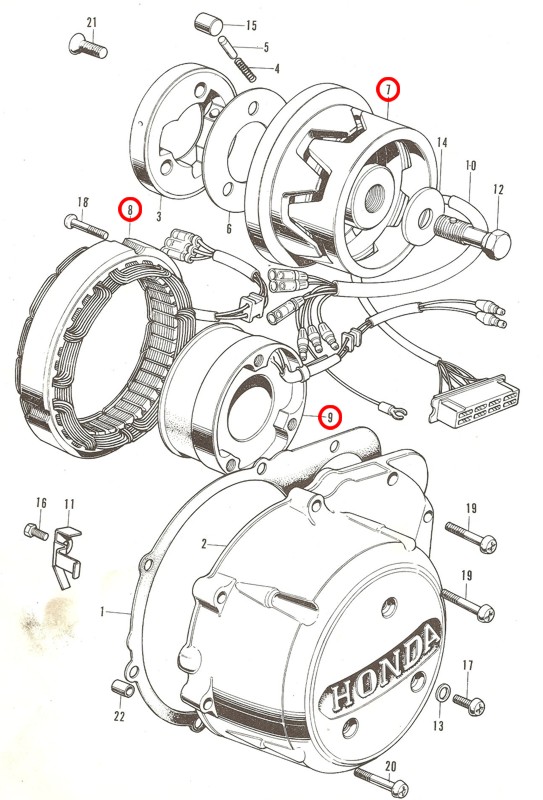

	Entfernen Sie den Motordeckel auf der linken Motorseite. Bauen Sie aus dem Deckel die beiden Lichtmaschinenstatoren aus. Bauen Sie den Lichtmaschinenrotor aus dem Motor aus. Im Bild links sehen Sie eine Zeichnung der originalen Anlage. Die entfallenden Teile sind rot eingekreist. Entfernen Sie ebenfalls alle alten Kabel, die zur Lichtmaschine gingen. Die Anlasserkupplung muss vom alten Rotor entfernt werden und wird später an den neuen Rotor wieder genauso angeschraubt. Merken Sie sich daher die Anordnung der zwei Scheiben gut.

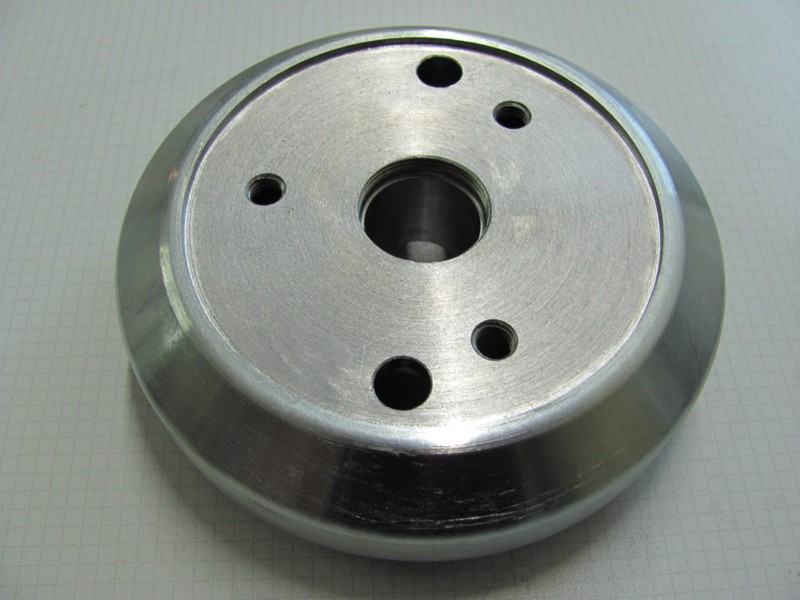

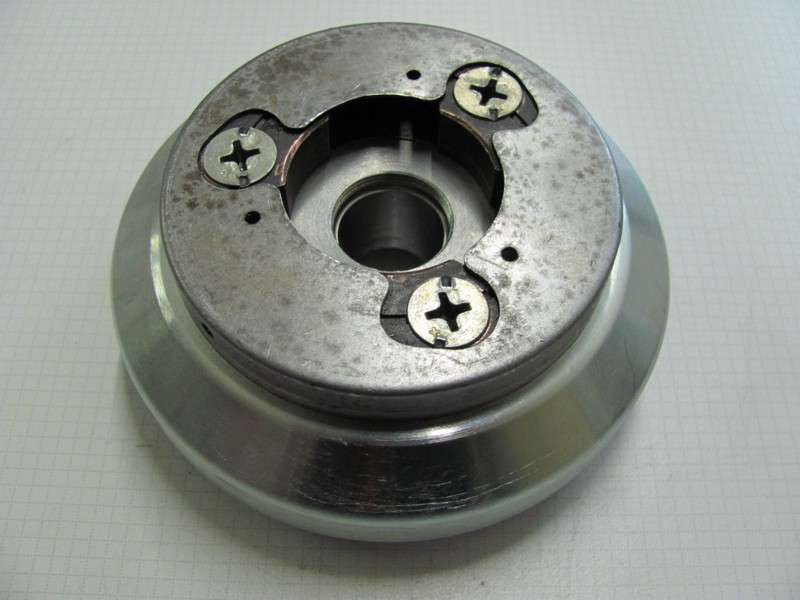

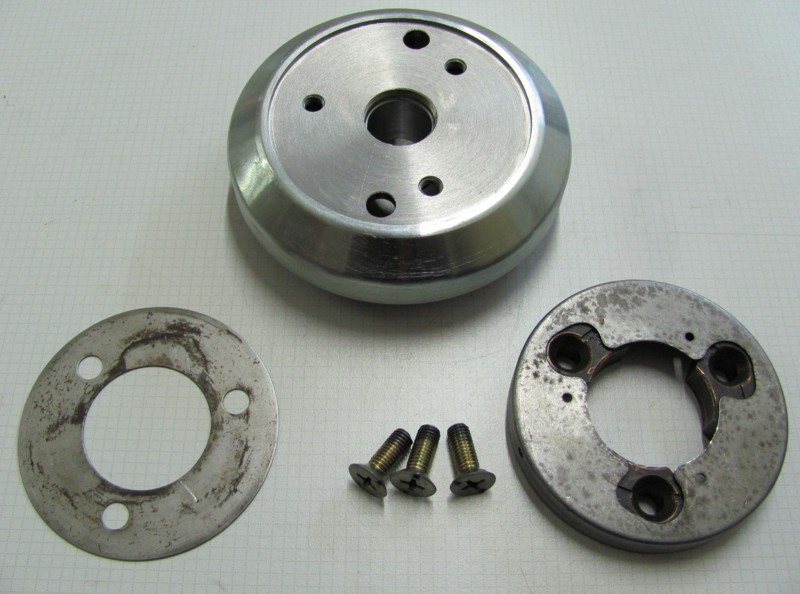

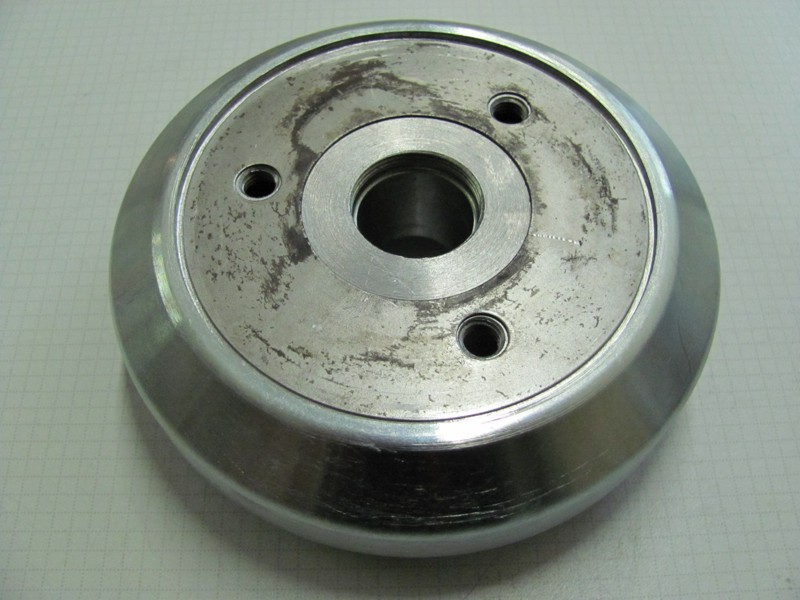

	Schrauben Sie die Anlasserkupplung auf den neuen Rotor.

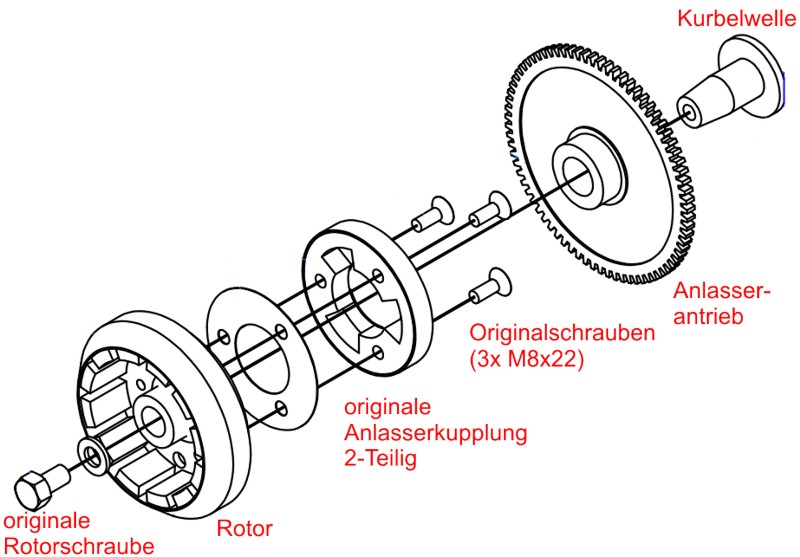

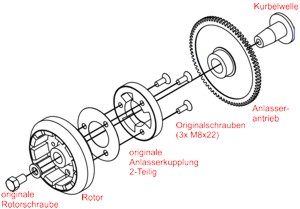

	Jetzt können Sie den neuen Rotor auf die Kurbelwelle setzen. Schrauben Sie ihn mit der originalen Schraube und Unterlegscheibe fest an. Die Zeichnung links zeigt noch einmal die genaue Reihenfolge aller Teile die auf der Kurbelwelle sitzen.

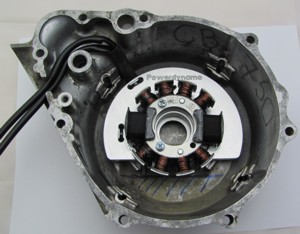

	Als nächstes kommt nun der Stator (vormontiert auf der Grundplatte) in den Seitendeckel. Schrauben Sie ihn mit den drei mitgelieferten M5x15 Schrauben und Unterlegscheiben fest. Hinweis: Die Abschrägung der Platte wie auch am Rotor ist für den Fall, dass der Gehäusedeckel ebenfalls abgeschrägt werden soll. So kann mehr Schräglage bei der Fahrt erreicht werden. Schrauben Sie den Gehäusedeckel wieder auf den Motor. Achten Sie dabei darauf, das Kabel nicht einzuklemmen.

Einbau Hallsensor:

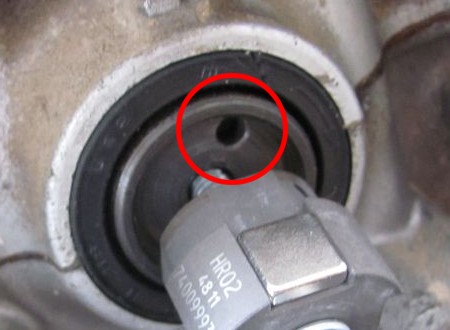

	Lösen Sie den Gehäusedeckel auf der rechten Motorseite. Bauen Sie die Platte mit den Unterbrecherkontakten und den Nocken aus. Entfernen Sie den mittigen Bolzen M6. Achtung: Entfernen Sie unbedingt auch den Bolzen aus dem exzentrischen Loch (siehe roter Kreis im Bild unten)
	Setzen Sie den Hallrotor mit seinem abgesetzten Ende direkt auf die plane Fläche der Kurbelwelle und verschrauben Sie ihn dort LOSE mit der mitgelieferten Schraube M6x35, der Unterlegscheibe und dem Federring.

	Nun können Sie die Platte mit dem Hallgeber darüber setzen. Setzen Sie die Platte so auf, das die 3 Schrauben etwa mittig in den Langlöchern sind um Verstellmöglichkeit zu haben. Hinweis: Die Lage der Halteplatte im Motorgehäuse sollte so sein, dass das Kabel des Hallsensors gut zum Kabelausgang am Gehäuse zu führen ist. Befestigen Sie die Plate mittels der drei mitgelieferten Schrauben M5x16 und Unterlegscheiben . Der Hallsensor und die Halteplatte werden verschraubt geliefert und können auch so bleiben.
	Der Rotor sollte ungefähr so tief sitzen, dass der Magnet vollständig im Hallsensor sitzt (siehe Bild links). Nehmen Sie nun die unten erläuterte Einstellung der Zündung vor. Danach müssen Sie den Rotor mit der Schraube M6 festziehen ohne diesen dabei auf der Welle zu verdrehen.

	Um den laufenden Motor zu stoppen muss das blaue Kabel der Steuereinheit aus Masse gelegt werden. Solange dort Masse anliegt, kann der Motor nicht starten. Beim Auftauchen von Zündproblemen empfiehlt es sich immer zunächst das blaue Kabel abzuklemmen um etwaige Fehler im Ausschaltkreis auszuschließen. Klemmen Sie das blaue Kabel NICHT während des Motorlaufs ab! Dort liegt recht hohe induktive Spannung an! Wenn Sie die Relaisvariante nutzen, müssen Sie eine funktionierende Batterie an Bord haben. Ohne diese kann das Relay nicht öffnen und die Zündung nicht gestartet werden.

	Die besste Methode das blaue Kabel aus Masse zu schalten ist die Relaismethode. Hierzu nutzen Sie hitte nur das mitgelieferte Relais (welches sich von der Masse anderer KFZ Relais unterscheidet) Das braune Kabel von den Relaiskontakten 86 und 87a verbindet nach Masse. Das schwarze von Kontakt 85 wird mit einer Klemme des Zündschloß verbunden welche bei Stellung EIN 12V Spannung führt. An Kontakt 30 kommt das blaue Kabel der Steuereinheit.

	Wenn Sie ohne Batterie fahren wollen kann das Relais nicht genutzt werden. Sie müssen entweder ein Zündschloß haben welches bei AUS eine Klemme gegen Masse schaltet (das tun alle Zündschlösser welche in Systemen sind die schon immer Magnetzünder waren) oder Sie müssen einen sogenannten Killschalter (Tastknopf) anbauen. Einige Motorräder hatten bereits eine solche Vorrichtung. Wenn der Knopf am Lenker ist muss der Lenker eine gute Masse haben (sollte also möglichst nicht auf pulverbeschichtetem Rahmen sitzen). Sonst sind Sie die Masse und bekommen die Spannung ab. Bitte beachten Sie auch das bei Verwendung eines solchen Tasters der Motor anschließend auch ohne Zündschlüssel angeschalten werden kann. Also in dem Falle besser einen zusätzlichen versteckten Kippschalter anbauen

Jetzt müssen Sie noch die gewünschte Zündkurve einstellen:

Bei dieser empfohlenen Schalterstellung verstellt die Einheit von 2° Spätzündung beim Start des Motors auf 28° Frühzündung beim Erreichen von 1300 U/min.

Bei dieser Schalterstellung haben Sie eine konstante Frühzündung von 20°.

Anschluß der Lichtmaschine zur Lichtstromversorgung
	Die beiden schwarzen aus der Lichtmaschine kommenden Kabel führen die Spannung für Licht, Hupe, Blinker usw. Sie haben nichts mit der Zündung zu tun. Diese Spannung muss noch stabilisiert (geregelt) und für die meisten Anwendungen gleichgerichtet (von AC nach DC gewandelt) werden, da es sich zunächst um Wechselstrom handelt. Dafür wird ein Regler/Gleichrichter eingesetzt. In diesem Falle der Regler 73 00 799 50. Dieser Regler wurde speziell für den Einsatz in Systemen ohne Batterie entwickelt und hat daher einen eingebauten Glättungskondensator, er kann aber ohne Einschränkung auch mit Batterie verwendet werden, solange das eine 12V Blei/Säure Batterie ist.

Achtung: Jede Verwechslung von Plus und Minus führt zu einer sofortigen Zerstörung des Reglers, die keinen Garantiefall darstellt! Ebenso wird der Regler zerstört wenn er in Bordnetzen verwendet wird, bei denen noch Plus auf Masse liegt (Das muss vorher umgepolt werden!). Eine Zerstörung durch Kurzschluss ist sehr oft an einem scharfen, verbrannten Geruch festzustellen.

Gleichstromregler mit eingebautem Glättungskondensator (73 00 799 50)
	die beiden schwarzen Kabel von der Lichtmaschine kommend auf die schwarzen Kabel (AC Eingang) das rote Kabel ist der 12V Gleichstromausgang das braune Kabel ist Minus und intern mit dem Gehäuseverbunden Ein Anschluß für eine Ladekontrolle ist nicht vorgesehen.

	Wichtige Sicherheits- und Betriebshinweise - UNBEDINGT komplett lesen und beachten !
#	Beachten Sie die vom Fahrzeughersteller und vom KFZ-Handwerk vorgeschriebenen Sicherheitshinweise und Auflagen. Der Einbau setzt Fachkenntnisse voraus. Die auf dem Material aufgebrachten Zündmarkierungen dienen nur der Orientierung beim Einbau. Bitte prüfen Sie nach Einbau durch geeignete Methoden (Stroboskop) die Richtigkeit Ihrer Einstellung um Schäden am Motor oder Gefährdungen Ihrer Gesundheit auszuschließen. Für den Einbau und die korrekte Einstellung sind Sie allein verantwortlich.
#	Vorsicht Zündanlagen erzeugen Hochspannung, Lebensgefahr! Bei unseren Zündspulen bis 40.000 Volt! Das kann bei unvorsichtigem Umgang nicht nur empfindlich schmerzen, sondern vor allem für das Herz auch schädigend sein! Personen mit Herzschrittmachern sollten keine Arbeiten an Zündanlagen ausführen. Stets Sicherheitsabstand zur Elektrode und offenen Hochspannungskabeln halten und beim Test den Kerzenstecker mit einem isolierenden Gegenstand fest auf Masse drücken um die Spannung sicher abzuleiten. Zum Vergasersynchronisieren niemals einen Kerzenstecker ziehen! Zündkabel nie bei laufendem Motor bzw. Anlaßdrehzahl abziehen oder berühren. Fahrzeugwäsche nur bei Motorstillstand.
#	Wenn Ihrem Powerdynamo Zündkabel mit daran befestigten Gummikerzensteckern beiliegen (welche keinen eingebauten Entstörwiderstand haben), verwenden Sie bitte zur Einhaltung der Vorschriften des §55a der STVZO (Fernentstörung zum Schutz des Rundfunk- und Fernsehempfangs in der Umgebung des Kfz durch Herabsetzung der Störfeldstärke) Kerzen mit eingebauten Widerstand dazu oder tauschen das/die Kabel gegen normale und geschirmte Kerzenstecker (keinesfalls aber dürfen Sie aber entstörte Kerzen UND entstörte Kerzenstecker zugleich nutzen. Das würde zu Störungen, vor allem schwerem Starten des Motors führen). Der Gesamtwiderstand der Kombination Kerze-Kerzenstecker sollte 5kOhm nicht übersteigen. Denken Sie daran, daß Kerzenstecker altern und dabei ihren Widerstand erhöhen. Wenn ein Motor nur im kalten Zustand startet, ist mit sehr großer Sicherheit ein defekter Kerzenstecker oder defekte Kerze die Ursache. Nutzen Sie keine sogenannten zündverstärkenden Kabel (z.B. Nology).
#	Nach Einbau bitte unbedingt den Festsitz aller Halteschrauben prüfen. Lockern sich die Teile, kommt es zur Zerstörung. Wir ziehen die Schrauben bei der Vormontage nur lose an!
#	Geben Sie der eben eingebauten Anlage erst einmal die Chance zu zünden, bevor Sie anfangen alles durchmessen und prüfen zu wollen. Beachten Sie dabei auch unsere Hinweise wie man Funkenexistenz prüfen kann. Unsere Teile sind alle vor Auslieferung geprüft. Sie können ohnehin kaum etwas daran messen. Unterlassen Sie auf jeden Fall ein Vermessen der elektronischen Teile (darunter der Zündspule außer deren Hochspannungsausgang). Sie riskieren die Zerstörung und kommen dennoch nicht zu nutzbaren Ergebnissen! Denken Sie daran, daß es auch häufig auch am Vergaser, dem Ansauggummi und vor allem auch den Kerzensteckern und Zündkerzen (leider auch komplett neuen) liegen kann, wenn der Motor nicht gleich läuft (in der Regel ist nach Lima-Einbau auch dessen Einstellung zu verändern). Wenn die Anlage nicht gleich läuft, prüfen Sie vor allem die Masseverbindungen, insbesondere zwischen Masse des Fahrwerks und dem Motorblock. Bevor Sie die Teile gleich wieder ausbauen und an uns zur Prüfung senden, sehen Sie in unserer Wissensdatenbank nach ob sich dort schon eine Antwort auf Ihr Problem findet. Wenn nicht, Nutzen Sie unser Serviceticketsystem um gezielt Hilfe anzufragen.
#	Wenn Sie eine Anlage mit Doppelzündspule haben, beachten Sie einige Besonderheiten dieser Spule. Die Zündung geht nur korrekt wenn beide Kerzen an der Spulen angeschlossen werden. Man kann also nicht mal eine Kerze abziehen um zu testen. Denn jeder Ausgang zieht sich über die Kerze des anderen Masse. Will man wirklich nur eine Seite testen, muss der andere Spulenausgang auf Masse gelegt werden.
#	Der Funken klassischer Unterbrecheranlagen hat mit ca. 10.000 Volt nur eine geringe Energie und sieht daher gelb und dick aus. Der Funken unserer Anlagen ist ein Hochenergiefunken mit bis zu 40.000 Volt und daher sehr scharf gebündelt und blau , was ihn schlechter sichtbar macht. Zudem wird der Funke erst bei kickstartergetretenen Drehzahlen erzeugt. Ein bloßes Durchdrücken des Kickstarterhebels per Hand bringt keinen Funken.
#	Die meisten unserer Anlagen sind Zündung und Lichtstromerzeuger in einem. Man erkennt dies an der Existenz eines Reglers. Am Regler können Sie, außer der Spannung die der Regler abgibt kaum etwas vermessen. Wenn Sie keinen Strom bekommen, prüfen Sie vor allem die Masseverbindungen und die Verkabelung vom Regler zum Zündschloß. gerne wird diese wichtige Verbindung beim Einbau gekappt und übersehen! Die meisten PD Systeme haben Gleichstromregler/Gleichrichter. Es gibt aber auch Wechselstromregler, bei denen Besonderheiten zu beachten sind.
#	Am Fahrzeug nie elektrisch schweißen ohne vorher alle elektronische Teile die Halbleiter beinhalten (Regler, Zündspule und Steuereinheit) komplett abgeklemmt zu haben. Stator und Rotor müssen nicht entfernt werden. Löten Sie nur mit Löteinrichtungen die über Vorschalttransformatoren betrieben werden oder ziehen Sie den Netzstecker des Lötkolbens vor dem Löten um Überspannungsschäden an den Teilen zu vermeiden. Niemals Kupferpaste an Steckverbindern oder Zündkerze einsetzen.
#	Elektronik ist empfindlich auf Verpolung. Prüfen Sie nach Eingriffen in das System stets den richtigen Anschluß der Batterie und die richtige Verkabelung. Verpolung und Kurzschlüsse zerstören den Regler und die Zündspule sofortig!. In der Regel kommt bei der Verkabelung immer Farbe auf Farbe. Ausnahmen sind in der Anleitung ausdrücklich erwähnt. Verpolungsschäden sind nicht von Gewährleistung gedeckt.
#	Achten Sie bei der Montage des Rotors bitte darauf, die Magneten nicht zu beschädigen. Vermeiden Sie direkte mechanische Einwirkung auf den Rotor. Für den Transport der Lima nie den Stator in den Rotor setzen, unsere Hinweise zum Versand (Verpackung) beachten.
#	Ölen Sie den Rotor außen leicht ein, er rostet sonst schnell in der aggressiven Umgebung (was nicht schädlich ist, aber unschön aussieht).
#	Nutzen Sie zum Abziehen des Rotors nie einen Klauenabzieher oder einen Hammer. Dadurch können sich die Magneten lösen. Stets nur einen Einschraubabzieher M27x1.25 (siehe Einbauanleitung).
#	Wenn ihr Fahrzeug längere Zeit nicht benutzt wird, sollten Sie die Batterie (wenn vorhanden) abklemmen um eine etwaige langsame Entladung über die Dioden des Gleichrichters zu verhindern. Sie werden aber auch bei abgeklemmter Batterie nach längerer Zeit deren Entladung bemerken, das ist normal.
#	Bitte beachten Sie diese Hinweise, aber lassen Sie sich zugleich auch nicht verunsichern. Vor Ihnen haben Tausende Kunden unsere Anlagen schon erfolgreich eingebaut. Viel Erfolg und viel Spaß dann beim Fahren!
