System Lichtmaschine/elektronische Zündung für 1-Zylinder BMW Oldtimer

Kurzbeschreibung des Einbaues:

Die alte Lichtmaschine (Lima) wird entfernt und in den gleichen Befestigungen durch eine neue Lichtmaschine mit Zündmodul ersetzt. Die originale Verkabelung vom Motor zum Lampengehäuse wird an das neue System umgeklemmt. Zudem werden die neue elektronische Zündspule und der elektronische Zündversteller ("black box") sowie der neue Regler/Gleichrichter am Motorrad befestigt. Alle Komponenten werden durch verpolungssichere Stecker verbunden. Die Montage aller Teile dürfte etwa 3 Stunden dauern und stellt keine besonderen Anforderungen. Nach dem Einbau ist nicht viel von den neuen Teilen zu sehen.

Hinweis zur alten Verkabelung:
Die Erfahrung zeigt, dass bei nahezu jedem Motorrad im Verlaufe der Zeit Veränderungen an der Elektrik vorgenommen wurde. Zudem verlieren alte Kabel oft ihre originale Farbe. Zu Ihrer Information haben wir die Originalschaltpläne der BMW 25/1, der R25/2 und der R25/3 auf unserer Homepage bereitgestellt. Allen diesen Plänen ist jedoch der Teil gemeinsam, auf den es hier ankommt, die Verkabelung zur alten Lima.

Vorbereitung:

Prüfen Sie bitte zuerst die Vollständigkeit der Teile gegen die Packliste.

Stellen Sie sicher, dass Ihre BMW fest auf dem Ständer steht, vorzugsweise auf einer erhöhten Montageplattform, und dass Sie guten Zugang zur Vorderseite des Motors haben. Sie werden die Gabel mehrfach bewegen müssen.

Klemmen Sie die Batterie ab und nehmen Sie diese aus dem Motorrad heraus. Beachten Sie, dass Ihre BMW ab nun mit 12 Volt laufen wird. Sie werden eine neue, passende 12 Volt Batterie und 12 Volt Glühlampen benötigen. Wir bieten diese Teile an. Ersetzen Sie am besten gleich zu Beginn alle Glühlampen (Sie könnten es später in der Aufregung des ersten Tests vergessen).

Lassen Sie das Benzin ab, wobei Sie bitte darauf achten, nichts zu verschütten und nicht zu rauchen. Setzen Sie den Tank für die Dauer der Arbeiten an eine sichere Stelle.

Erster Schritt: Ausbau der alten Teile

Nehmen Sie den Lichtmaschinendeckel (Schutzkappe) des Motors ab und klemmen Sie die Kabel an der Lichtmaschine ab. Normalerweise sollten das sein:

• ein blaues Kabel an der Klemme 61 der Lima (abgehend zur Ladekontrolllampe)
• ein dickes schwarzes Kabel an Klemme 30 der Lima (abgehend zur Batterie Plus)
• ein dickes rotes Kabel an Klemme 51der Lima (abgehend zum Zündschalter)
• ein schwarzes (bei der R25/2 schwarz/rotes) Kabel an Klemme 15 (abgehend zum Zündschalter)

An der Zündspule ist das Hochspannungskabel, abgehend zur Zündkerze.

Ziehen Sie alle Kabel aus dem Motorgehäuse, schneiden Sie aber (außer dem Kabel von Klemme 30 zur Batterie, welches Sie ganz entfernen) keines ab.

Lösen Sie die Ankerbefestigungsschraube, die den Fliehkraftversteller und den Rotor an der Kurbelwelle hält. Sie werden dazu eventuell den 1. Gang einlegen müssen um einen Gegenhalt zu haben. Ziehen Sie den Fliehkraftregler vorsichtig ab.

Lösen Sie die drei Halteschrauben des Lima-Stators an der Gehäuserückwand und ziehen Sie das Gehäuse  ab. Es kann gut sein, dass Sie etwas mit dem Gummihammer seitlich anschlagen müssen um das Teil aus dem Sitz zu lösen. Um den Anker abdrücken zu können, benötigen Sie einen Ankerabzieher. Alternativ gehen Sie so vor, wie es in der früheren Originalanleitung empfohlen wurde: " ist in die Bohrung der Ankernabe ein 40 mm langes Stück Rundstahl 5,5 mm Durchmesser einzuführen und die Sechskantschraube wieder einzuschrauben."

Nehmen Sie die Paßfeder auf dem Konus der Kurbelwelle mit einer Zange ab. Sie wird nicht mehr benötigt. Bitte nicht vergessen, sonst müssen Sie die Lima später noch einmal herausnehmen. (Hinweis, die Paßfeder hält den Rotor nicht, das besorgt der Konus, die ist nur der Richtpunkt für das richtige Aufsetzen des Rotor gewesen).

Nächster Schritt, Einbau der neuen Teile:

Zunächst am Motor

Setzen Sie das vormontierte neue Lima-Gehäuse auf das Kurbelgehäuse und verschrauben Sie das Teil dort mit den 3 Schrauben M5x50. Der Kabelausgang zeigt dabei nach links oben.

Setzen Sie nun den neuen Rotor auf den Kurbelwellenstumpf, schrauben Sie ihn noch nicht fest!
Setzen Sie dann die 3 Distanzbuchsen auf das neue Limagehäuse, legen Sie die Sensorhalteplatte darauf (auf guten Sitz in den Buchsen achten) und verschrauben Sie das Ganze mit den Schrauben M6x35. Legen Sie nun in die Mittelöffnung des Rotors die Unterlegscheibe 8x25x2.

Entfernen Sie die Transportmutter an der vormontierten Nabe/Geberscheibe und schrauben Sie das Teil auf den Rotor. Halten Sie den Rotor dabei mit den Fingern fest, um die Nabe wirklich vollständig einzuschrauben.  Das vollständige Einschrauben ist wichtig. Sollte sich bei der Arbeit die Rotorscheibe von der Nabe lösen (sie ist dort normalerweise durch Einkleben gesichert), achten Sie auf die kleine Paßfeder!

Entfernen Sie die Zündkerze, bringen Sie nun den Kolben in den oberen Totpunkt (Schaulochmarkierung benutzen). Drehen Sie jetzt den neuen Rotor, aber ohne dabei zugleich auch die Kurbelwelle zu drehen, ganz vorsichtig so, daß die Markierung (Kerbloch) auf der Scheibe (links von der Nase) am linken Rand des Stahlkernes des Sensors steht und verschrauben Sie den Rotor mit der Imbusschraube M8x70 sorgfältig. Achten Sie die ganze Zeit darauf, nicht die Kurbelwelle zu bewegen oder den Rotor zu verdrehen, sonst stimmt die Zündung nicht. Schrauben Sie die Zündkerze wieder zurück in die Zylinder.

Nun wird der Abstand zwischen Rotornase und Sensor auf 0,3-0,4mm eingestellt, indem der Sensor gelockert, verschoben und wieder gut befestigt wird. Als simples Messwerkzeug können Sie die beigefügte MZ-B Geschäftskarte benutzen. Sie ist etwa 0,3-0,4mm stark.

Etwas problematisch ist der Kabelgang von unten aus dem Gehäuse am Magnetrotor vorbei hoch zum Sensor  (2 x weiß und 1 x gelb). Hier muss sichergestellt werden, dass diese Kabel nicht am Rotor schleifen können. Das würde u.U. Masseschluß des gelben Kabels und damit Zündausfall verursachen. Bitte hier sehr aufmerksam vorgehen.

Das aus dem Gehäuse kommende Kabel wird zudem unterschiedlich lange Enden haben. Wir haben diese bewusst nicht eingekürzt, um mehr Freiheit für die Anbringung der anderen Teile zu haben. Ggf müssen die Kabel sogar verlängert werden. Die benötigten neuen Steckkontakte und Hülsen liegen dem Pack bei.

Der Abschlussdeckel sollte noch offen bleiben für Kontrolle und etwaige Nacharbeiten, ansonsten sind die Arbeiten am Motor abgeschlossen.

Nun geht es die Montage der externen Teile

Die neue Zündspule wird unter dem Tank befestigt. Manche Fahrwerke haben dort bereits eine Aufnahme mit passenden Löchern. Wenn dies nicht der Fall ist, kann man sich mit einer kleinen Blechschelle oder Plastspannbändern behelfen. Es geht hier etwas knapp zu, aber die die Spule passt hinein.

Steuereinheit und Gleichrichter/Regler können z.B. an einer kleinen Halteplatte (Gestaltungsvorschlag anbei) oder (viel) einfacher in einem (von uns angebotenen) leeren Batteriegehäuse im originalen 6 Volt Look Platz finden.

An der Steuereinheit befindet sich ein blauer Schalterblock. Dieser dient der Aktivierung verschiedener Verstellkurven. Für die BMW R25/26 sollten beide Schalter auf OFF, also von ON weg stehen.

Nun wird verkabelt

Da gibt es zunächst das neue Kabel, welches aus dem Motorraum führt. Dieses hat 2 Teilstücke an seinem Ende. Eines mit 3 Kabeln (rot, gelb, weiß), welches in einen Stecker mit 4 Löchern gehen wird und ein weiteres mit zwei schwarzen Kabeln mit 6,3mm Steckkontakten am Ende.
Nach eventueller Verlängerung der Kabel verbinden Sie den 4er Stecker des Lima Kabels (mit den Kabeln rot, weiß und gelb) mit dem passenden Gegenstück an der elektronischen Steuereinheit. Dabei bitte auf die richtige Verkabelung achten. Immer Farbe auf Farbe (rot auf rot, gelb auf gelb und weiß auf weiß).

An der Steuereinheit befindet sich ein weiterer Stecker mit Kabeln rot, weiß und blau/weiß. Dieser wird mit der Zündspule verbunden und muss mit großer Sicherheit bei einer Montage der Steuereinheit hinter der Batterie zu verlängern sein. Auch hier, bitte auf korrekte Verkabelung achten. Diese ist rot auf rot, braun auf weiß und gelb auf blau/weiß.

ACHTUNG: Wenn gelötet werden soll, bitte entweder Lötpistole verwenden oder Lötkolben zum Löten aus der Steckdose ziehen um etwaige Zerstörung der Elektronik durch das Netz zu vermeiden.

1. Verbinden Sie die Kabel wie im Schaltplan angegeben. Sie können dazu die von uns gelieferten oder auch andere isolierte Steckverbindungen nutzen. Achten Sie auf guten elektrischen Kontakt!

   für den Bereich Zündung werden folgende Kabel verbunden

   das aus der Lichtmaschine kommende rote Kabel mit dem roten Kabel des Kabelstranges  A der Steuereinheit (Sie erkennen den Strang A daran das hier ein gelbes Kabel beinhaltet ist, bei Strang B ist es anstelle des gelben ein Blaues).

   das aus der Lichtmaschine kommende gelbe Kabel mit dem gelben Kabel des Kabelstranges  A der Steuereinheit

   das aus der Lichtmaschine kommende weiße Kabel mit dem weißen Kabel des Kabelstranges  A der Steuereinheit

   Der Stecker des Kabelstranges B der Zündeinheit wird mit dem Stecker der Zündspule verbunden. Sollten Sie die Kabel aus den Kompaktsteckern gelöst haben denken Sie daran das das blaue Kabel aus Strang B mit dem gelben der Zündspule zusammenkommt. Ansonsten kommt hier weiß auf weiß und rot auf rot).

   Das blaue Kabel der Zündspule (dies ist das Auschaltkabel) wird mit einem Schalter verbunden, der gegen Masse schaltet. Das ist im einfachsten Falle ein Drucktaster oder ein Zündschloß, welches beim Ausschalten gegen Masse schaltet (wie z.B. von der BMW R50/60/69) oder ein Relais, welches aber dann eben eine Batterie bedingt.  verbindenten Schalter schaltenden  bleibt frei. (Wird es mit Masse verbunden ist die Zündung imobilisiert)

   An der Steuereinheit kommen (verdeckt durch Isolierung) 2 kurze orange Kabel, die nicht miteinander verbunden sind. Das ist effektiv ein Schalter zwischen 2 verschiedenen Steuerkurven. Für die Kurve der R75 bleiben die beiden Kabel unverbunden, also bitte nicht ändern.

   für den Bereich Licht werden folgende Kabel verbunden

   die beiden schwarzen Kabel des Kabelbaumes aus der Lichtmaschine
   auf die Klemmen 1 und 4 des Reglers

   das lose beiliegende rote Kabel (Pluskabel) auf die Klemme 5

   weißes Minuskabel auf die Klemme 3 des Reglers / Gleichrichters.

   Das grün/braune Kabel des neuen Reglers, welches in der weißen Isoliermuffe endet, bietet den Anschluss für die Ladekontrollleuchte. Die Muffe öffnen und das früher an Klemme 61 des alten Reglers gehende Kabel anstecken. Muffe dann wieder schließen.

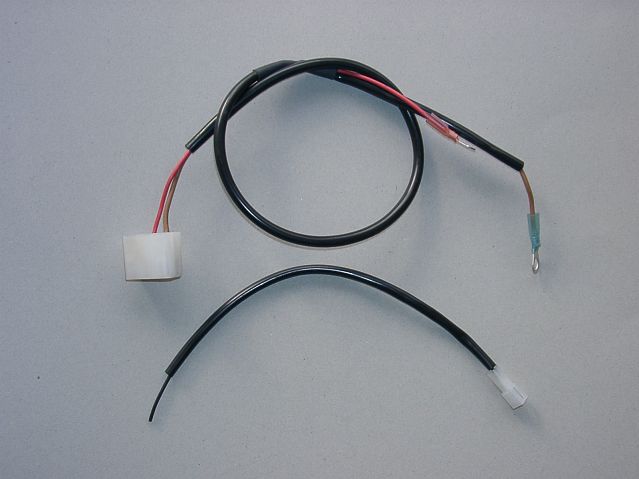

Nehmen Sie jetzt das neue Batteriekabel mit den Drähten braun und rot sowie dem 6er Stecker zur Hand und sehen Sie sich den Stecker genau an. Sie sehen dort zwei bereits befestigte Drähte, eines braun und eines rot sowie 4 freie Steckplätze, darunter ein Platzpaar und je einen freien Platz neben rot und neben braun. Stecken Sie die beiden schwarzen Kabel aus dem Strang von der neuen Lima in das freie Löcherpaar. Die Stecker sollten dort einrasten. Tun sie es nicht, drehen Sie die Stecker um 180 Grad. Es ist gleichgültig, welches schwarze Kabel in welche Aufnahme kommt - solange sie nur parallel nebeneinander sitzen.

Suchen Sie die Kabel, die von der alten Lima zum Scheinwerfer gingen. Das sind:

• ein normalerweise schwarzes Kabel vom alten Limakontakte 15 (Zündschloss ein/aus)
• ein normalerweise rotes Kabel vom alten Limakontakte 51 (Plus ins System)
• ein normalerweise blaues Kabel vom alten Limakontakte 61 (Ladekontrolle)

• Das Kabel von Klemme 30 der Lima zur Batterie wurde ersatzlos entfernt

Führen Sie das blaue und das rote Kabel bis auf Höhe des 6er Steckers am neuen Regler (ggf. verlängern). Befestigen Sie nun an dem schwarzen und dem roten Kabel einen der mitgelieferten 6,3mm Buchsenkontakte. Achten Sie dabei auf guten elektrischen Kontakt. Auf den Steckkontakt des blauen Kabels setzen Sie die mitgelieferte (auf einem Kabel am Regler aufgesteckte) 1er Steckerhülse.

Stecken Sie jetzt das rote Kabel mit den neuen 6,3mm Steckern in das Steckergehäuse des Batteriekabels parallel zu dem dort schon befindlichen roten Kabel. Prüfen Sie bitte unbedingt die richtige Belegung. Die Kabelfarben, die auf einer Steckerseite hineingehen, müssen auch auf der anderen Seite herausgehen.




Verbinden Sie nun den neuen Stecker des blauen Kabels aus dem Scheinwerfer mit dem Stecker an dem grün/braunen Einzelkabel des neuen Reglers. Das ist der Anschluss für die Ladekontrolle.

Führen Sie das schwarze Kabel (ehemals an Klemme 15 der Lima und abgehend zum Zündschloss Klemme 15) auf Höhe des neuen elektronischen Zündverstellers und verbinden Sie es mit dem grünen aus der Steuereinheit kommenden Kabel. Ein passender Stecker mit einem Stück (blauen) Kabel liegt bei. Das ist das Kabel für das Ein/Ausschalten des Systems. Liegt dort nicht Plus 12 Volt an, geht die Zündung nicht.

Führen Sie das an dem 6er Stecker beginnende neue Batteriekabel in Richtung Batterie. Die beiden Ringösen werden später mit der Batterie verbunden. Wollen Sie ohne Batterie fahren, lassen Sie das Beachten Sie jetzt schon das zusätzlich dazu von Minus der Batterie ein Kabel an Masse (Rahmen) gehen muss. Ohne dieses Massekabel geht es nicht !

Nachdem nun alles verbunden ist sollten Sie nochmals in Ruhe alles gegen den Schaltplan prüfen und etwas Ordnung in den Kabelverlauf bringen (Kabel mit den Plastbefestigungsbändern am Rahmen befestigen).

Nun kommt der große Moment

Klemmen Sie die 12 Volt Batterie an. Vergessen Sie nicht, dass jetzt je 2 Kabel an die Batteriepole gehen. Sehen Sie zweimal hin, das Plus und Minus nicht vertauscht sind - das würde die Elektronik zerstören !
Nun Zündung an - die Ladekontrolle sollte leuchten - kicken und - die BMW sollte laufen. (Sie denken sich er daran, dass sich die Vergaser erst mit Benzin füllen müssen und Sie die Tupfer wie gewohnt betätigen.)

Wenn sie nicht läuft, keine Panik: Ausschalten, alles noch einmal prüfen, auch Sprit und Batterie.

Wenn Sie die Zündung kontrollieren wollen, benötigen Sie ein Stroboskop. Diese sind käuflich. Hinweise zur Benutzung finden Sie auf unserer Homepage.

Es kann durchaus sein, dass Sie die Zündung etwas verstellen müssen. Die angebrachte Markierung auf dem Rotor ist eine Mitteleinstellung, die den Motor starten müsste, aber nicht unbedingt ein Optimum darstellt, welches bei den verschiedenen BMW Typen leider verschiedener Einstellungen bedarf.

Sie verändern den Zündzeitpunkt, indem Sie

• den neuen Rotorbolzen wieder entfernen und den Nocken mit der Geberscheibe vorsichtig wieder herausschrauben, ohne dabei jedoch die Stellung der Kurbelwelle zu verändern !
• den Abzieher einschrauben und den schwarzen Rotor lösen (dass er locker auf der Kurbelwelle sitzt)
• erneut den Rotornocken einschrauben (wichtig: ganz bis zum Ende !
• und (ohne dabei die Stellung der Kurbelwelle zu verändern !!) Rotor mit Nocken um den gewünschten Winkel verdreht wieder aufsetzen und dann befestigen.

Alternativ kommen Sie auch ohne Abziehen des Rotors aus, indem nach Abschrauben des Nockens mit der Geberscheibe unter diesen stärkere oder schwächere Unterlegscheiben eingebracht werden.

Eine Drehung nach rechts (oder eine Verringerung der Stärke der Scheiben) erhöht die Frühzündung, eine Drehung nach links (oder eine Erhöhung der Stärke der Scheiben) verringert sie. Bitte jeweils nur wenig verstellen, 2 mm machen schon viel aus. Um das Ergebnis zu prüfen. benötigen Sie UNBEDINGT ein Stroboskop.

Sollte das System nicht funktionieren, sehen Sie zuerst auf unserer Fehlersuchseite nach. Zögern Sie nicht, uns zu kontaktieren (e-mail: service@mz-b.de)

Hinweis
Da Sie jetzt ein 12 Volt System haben, müssen auch Batterie und Glühlampen 12 Volt sein. Die Hupe kann bleiben.

NIEMALS
