Typen von Zündspulen für Motorräder JAWA 638/639/640

Type

Powerdynamo Ersatzteil-
nummer

(zum Vergrössern anklicken)


classic, 12 Volt



JAWA Teilenummer:
443212214102
nicht bei PD erhältlich

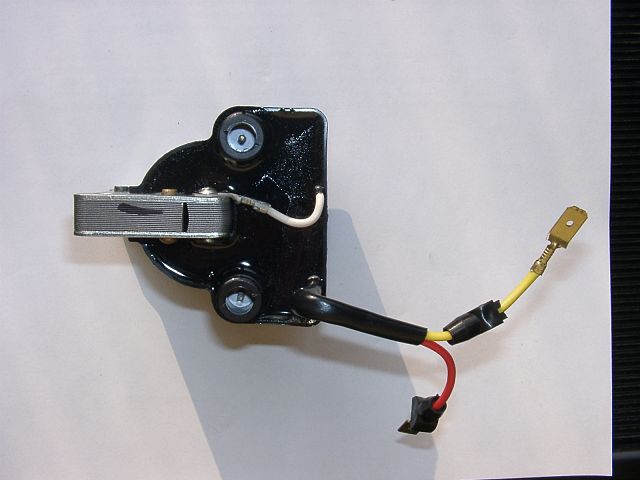

Vape Z04



70 81 588 10

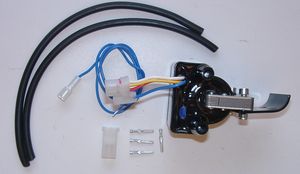

Vape Z49



95 21 699 11



Vape Z67



95 21 799 11



Ducati



JAWA Teilenummer: 64066017
kann durch VAPE Z69 ersetzt werden

Ersatz der Zündspule Ducati an JAWA 640 durch VAPE Z69
Da das Ducati Teil spezielle Stecker hat müssen Sie diese an dem alten (defekten) Teil abschneiden und an einen Adapterstecker anklemmen, der dann an die neue Zündspule passt.

Anweisungen welche Kabel wie zu klemmen sind finden Sie untenstehend.
Die Ersatzspule muss anders als die Ducati Spule angebracht werden. Ein Halter dafür liegt ist bei Powerdynamo erhältlich. Das ist effektiv die gleiche Befestigung, die JAWA aktuell verwendet.

ACHTUNG:
Auch wenn die neue Zündspule genau so aussieht wie die aktuell von JAWA verwendete Zündspule Z67 ist sie elektrisch anders! Die Z67 kann nicht zum Ersatz der Ducati verwendet werden.
  • das rote Kabel kommt auf Ducati grün
  • das weiße Kabel auf Ducati rot/weiß
  • das weiße auf weiß
  • das blau/weiße auf Ducati schwarz
Achtung, Verpolung kann die Zündspule zerstören !
