Module für elektronischen Drehzahlmesser (DZM)

Adaptermodule zum Anschluß von Powerdynamo Systemen an MMB (EEDM Typen) DZM.
Bilder durch Anklicken vergrößerbar
Hinweis:  Sie benötigen unbedingt eine 12V Batterie im System (es geht auch mit 6V unter verwendung des MMB Spannungskonverters). Diese Batterie wird nicht für unser Modul, aber für den DZM benötigt.
Hinweis:  Anfragen an uns ob die Module mit einem Gerät X gehen und wie man das lösen könnte sind fruchtlos. Es gibt zu viele Geräte auf dem Markt, wir können das unmöglich testen und wissen. Info hier



Zur Anbauanleitung für 70 00 111 XT

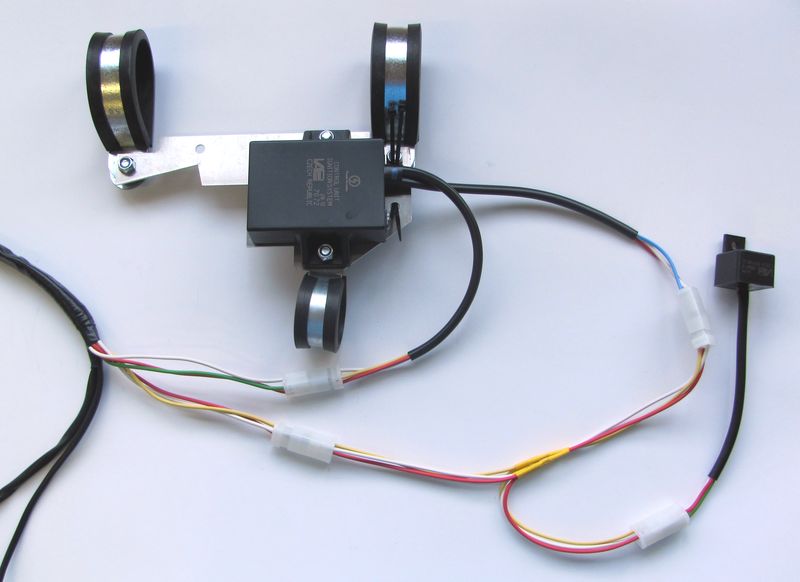

Artikel 70 00 111 XT
komplett mit Modul und Steckeranschlüssen passend für  Powerdynamo Systeme mit äußerem Sensor.






Zur Anbauanleitung für 70 00 111 IN2
Artikel 70 00 111 IN2
komplett mit Module und Steckeranschlüssen passend für  Powerdynamo Systeme mit innerem Sensor deren Statorkabel einen 2Loch Stecker hat.




Zur Anbauanleitung für 70 00 111 IN4
Artikel 70 00 111 IN4
komplett mit Module und Steckeranschlüssen passend für  Powerdynamo Systeme mit innerem Sensor deren Statorkabel einen 4Loch Stecker hat.


Das Modul für die oben genannten Artikel 70 00 111 xt/in2/in4
selbst ist in einem Relaisgehäuse untergebracht.
Abmessungen ohne Kabel und Haltelasche: 27x27x20
  • grünes Kabel ist Impulsausgang, wird mit dem grünen MMB Kabel verbunden
  • rotes Kabel zapft (über das Adapterkabel) das rote Kabel des PD Stators an (das ist KEIN Batterie Plus!!)
  • weißes Kabel ist negative Masse


Zur  Anbauanleitung für 70 00 222 SP

Artikel 70 00 222 SP

Adaptermodul zum Anschluß aktueller elektronischer MMB Drehzahlmesser (2:1 Übersetzung!) an 2 Zylinder Powerdynamo Rennsportanlagen

ACHTUNG betreffend
Infolge der speziellen Verkabelung dieser Systeme ist ein Anschluß wie oben gezeigt nicht ohne weiteres möglich.

Hinweise über die Links

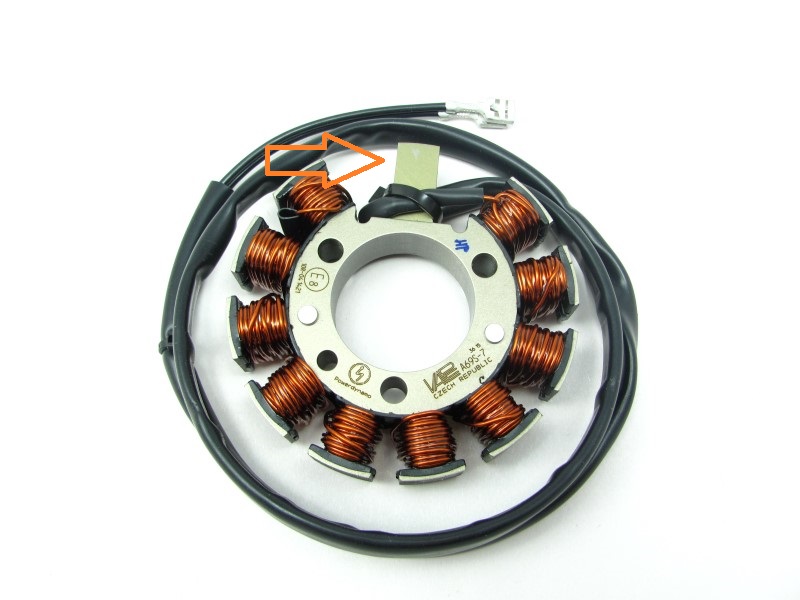

Achtung: Systeme nur Stromerzeuger, z.B. AWO 70 91 499 12 haben keinen Zündpol mehr und damit zum Betrieb des DZM ungeeignet
