Hinweise zum Anschluß des Steuermoduls für Drehzahlmesser  70 00 111 XT an das ZÜndsystem für Simson AWO
Prinzipiell ist der Anschluß wie in der Dokumenation zu Modul 70 00 111 XT beschrieben. Infolge der räumlich anderen Verkabelung des AWO Systems ergeben sich jedoch nachfolgend dargestellte Besonderheiten.

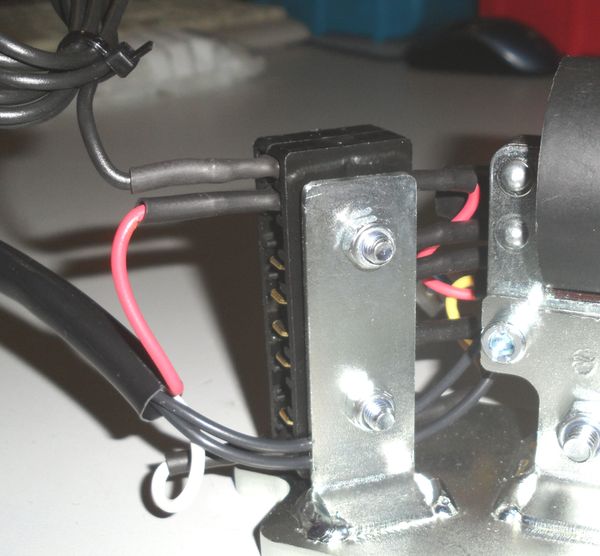

Am Steckverteiler ist der oberste, mit roten Kabeln belegte Steckplatz frei.
Hier kommt die Ladespannung für den Kondensator der Zündspule und damit auch deren Frequenz an welche der DZM (über die Herunterteilung durch das Modul) zur Anzeige der Drehzahl nutzt.

Hier muss ein Kabel angeschlossen werden welches zum Modul geht.
Es wäre logisch dieses Kabel rot zu halten, aber aus otischen Gründen ist sicher schwarz besser.

ACHTUNG: stellen Sie sicher, daß dieses Kabel keinen Massekontakt (z.b. auch durch Scheuerstellen) bekommen kann. Das führt zu Versagen der Zündung. Beachten Sie ferner das hier Spannung ankommt, die bei Berührung durchaus  schwerzhaft oder gar schädlich sein kann!

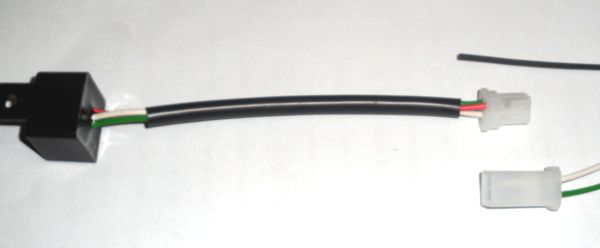

  • Das vom Steckkontakt des Leitungsverbinders kommende Kabel wird mit dem roten Kabel des Moduls verbunden.
  • Das weiße Kabel des Moduls ist mit (guter) Masse zu verbinden
  • Das grüne Kabel wird zum Drehzahlinstrumkent geführt.
