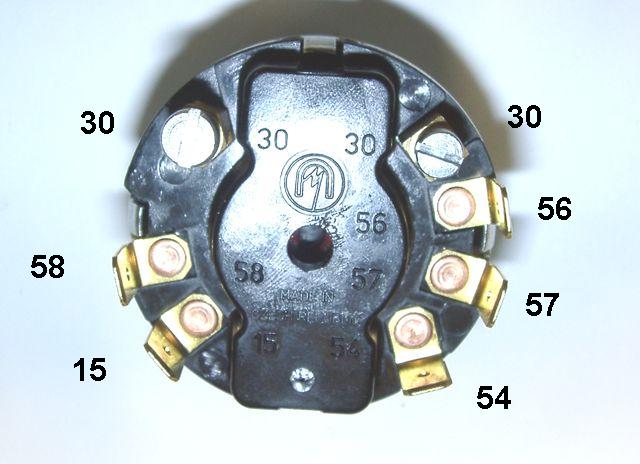

| Klemme 15 |
Zündung an |
Klemme56 |
Hauptlicht |
| Klemme 30 |
Eingang von Batterie |
Klemme 57 |
Standlicht |
| Klemme 54 |
Bremslicht |
Klemme 58 |
Rücklicht |
 |

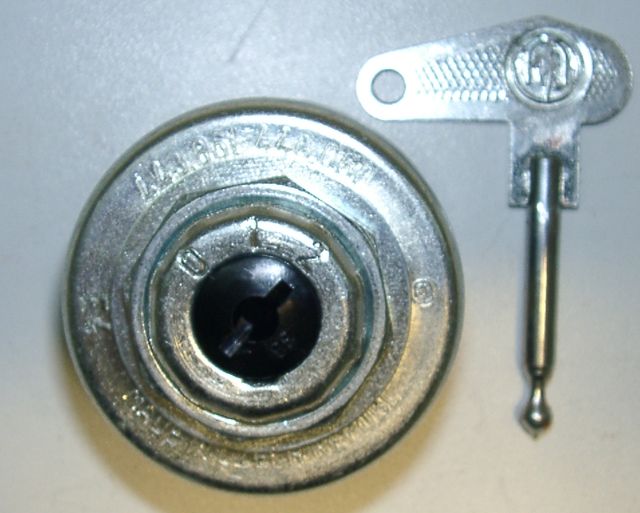

| Stellung 0 bei gezogenem Zündschlüssel =
alles aus |
| Stellung 0 bei gestecktem Zündschlüssel =
Klemme 15 und 54 mit 30 verbunden |
| Stellung 1 bei gestecktem Zündschlüssel =
Klemme 15, 54, 57 und 58 mit 30 verbunden |
| Stellung 2 bei gestecktem Zündschlüssel =
Klemme 15, 54, 56 und 58 mit 30 verbunden |
| Stellung 2 bei gezogenem Zündschlüssel =
Klemme 57 und 58 mit 30 verbunden |
 |
