Powerdynamo für Yamaha Racer

WICHTIG:	Lesen Sie unbedingt erst die komplette Anleitung durch bevor Sie mit dem Einbau oder der Veränderung der Teile beginnen. Beachten Sie die Hinweise auf der Informationsseite zum System. Vergewissern Sie sich, das die dargestellte Konfiguration des Systems tatsächlich auch den Anforderungen Ihres Motors entspricht. Falsche Zündwerte z.B. können dem Motor durchaus schaden und/oder Verletzungen beim Antreten hervorrufen (Rückschlagen des Kickstarters) Besondere Vorsicht beim ersten Start nach dem Einbau, sollten Sie fehlverhalten feststellen, prüfen und ändern Sie die Zündeinstellung! Unsere Systeme sind NICHT auf Verwendung mit anderen elektronischen Komponenten wie Zündungen von Drittanbietern, GPS, Handy etc geprüft und können in solchen Teilen unter Umständen Schaden anrichten
	Falls Sie keine Fachkenntnisse für den Einbau besitzen, lassen Sie den Einbau bitte von einer Fachkraft oder einer entsprechenden Fachwerkstatt durchführen. Durch unsachgemäßen Einbau kann sowohl das neue System, als auch das Motorrad beschädigt werden oder gar Verletzungen des Fahrers auftreten.
	Bevor Sie ein System bestellen überprüfen Sie bitte anhand der Packliste (bzw. des Fotos "Teile im Lieferumfang"), ob der von uns empfohlene Rotorabzieher im Lieferumfang enthalten ist. Wenn nicht, bestellen Sie ihn am Besten gleich mit! (Liste hier!) Bei Beschädigung des Rotors durch Verwendung anderer (ungeeigneter) Werkzeuge und Hilfsmittel, erlischt der Gewährleistungsanspruch! Denken Sie auch an neue Glühlampen, Sicherungen, Hupe, Blinkgeber usw.
	Wenn Sie Zugang zum Internet haben, sehen Sie sich diese Dokumentation online an. Dabei können Sie die Bilder durch Anklicken vergrößern und erhalten mehr Information. Systemliste unter: http://www.powerdynamo.biz
Prüfen Sie die Verpackung und den Rotor!	Der Rotor ist auf Schlageinwirkung (z.B. während des Transports) äußerst empfindlich. Wir packen unsere System daher stets zweifach (Karton in Karton). Sollte das System bei Ihnen über einen Wiederverkäufer einfach verpackt ankommen, informieren Sie uns bitte!
Prüfen Sie die Verpackung und den Rotor!	Prüfen Sie in jedem Fall vor Einbau der Einheit unbedingt den Festsitz der Magnete indem Sie mit den Fingern versuchen diese seitlich wegzuschieben. Nach Stoßeinwirkung könnten einige der eingeklebten Magnete lose geworden sein und sich nur noch durch ihre Magnetkraft halten, was im Betrieb zu ernsten Schäden an der Anlage führen würde. Gleichzeitig bitte die Magnete des Rotors auf Fremdkörper (z.B. Schrauben oder andere metallische Gegenstände) überprüfen.

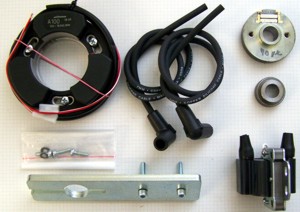

	Diese Teile sollten Sie erhalten haben. Statorring Adapterplatte Rotor Distanzstück für Rotormutter Zündspule und Zündkabel Abzieh- und Montagewerkzeug Schrauben M5, U Scheiben

Entfernen Sie die alte Zündanlage, auch die alte Zündspule. Entfernen Sie die Paßfeder auf dem Kurbelwellenstumpf. Sie wird nicht benötigt und stört nun. Keine Angst, die Feder hatte keine Haltefunktion, sondern sollte nur zum richtigen Zündeinstellung führen. Dies wird jetzt mit Markierungen erledigt.

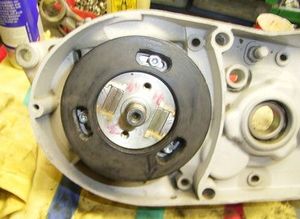

	Setzen Sie die Adapterplatte so auf das Kurbelgehäuse dass die Kabelöffnung der Platte in Richtung des Kabelausganges zeigt. verschrauben Sie die Platte mit den 3 Innensechskantschrauben M5x12 Setzen Sie jetzt den Stator auf die Adapterplatte. Das Kabel muss in die Kabelöffnung der Adapterplatte. Verschrauben Sie den Stator mit den 3 Innensechskantschrauben M5 wobei Sie jeweils eine Unterlegscheibe 5 unterlegen.

	Um die Verstellmöglichkeit in den Langlöchern nicht zu beschränken sollte der Stator so montiert werden dass die 3 Halteschrauben jeweils etwa mittig der Langlöcher stehen. Bitte nicht die U-Scheiben 5 vergessen und gut anziehen

	Bringen Sie jetzt einen (gleichgültig welchen) Kolben in Zündposition. In dieser Kurbelwellenstellung setzen Sie jetzt den Rotor so auf die Kurbelwelle, daß dessen kleine rote Punktmarkierung genau an der roten Strichmarkierung des Stators steht und verschrauben ihn dort. Dabei darf sich die Stellung der Kurbelwelle nicht verändern.

	Um den Rotor sowohl bewegen, als auch beim Festziehen stabilisieren zu können nutzen Sie das beiliegende Werkzeug wie auf dem Bild gezeigt. (Foto zeigt anderen Motor)

	Das gleiche Werkzeug wird mit seiner anderen Seite auch als Abzieher für den Rotor genutzt. (Foto zeigt anderen Motor)

Befestigen Sie die neue Zündspule am Fahrzeug, schrauben Sie das Hochspannungskabel dort ein und stecken Sie die beiden Stecker an dem aus dem Stator kommenden Kabels auf die Kontaktfahnen der Zündspule. Diese Kontakte haben verschiedene Abmessungen um Verpolung zu verhindern. Diese Zündspule ist nicht nur Transformator, sondern enthält eine Kondensatorzündung
	ACHTUNG: Verpolen zerstört die Spule !! Der breitere 6,3mm Kontakt an dem rot/weißen Kabel bringt die Zündspannung (mehrere hundert Volt Wechselstrom), der schmalere 4,2mm Kontakt an dem schwarzen Kabel den Impuls. Von dem rot/weißen Kabel geht ein Abzweig. Hier wird der Kurzschlußschalter zum Abschalten der Zündung gegen Masse angeschlossen. Verbinden Sie den Stahlblechkern der Zündspule mit solider Masse. Blosses Anschrauben an einem Rahmenteil genügt in der Regel nicht

Verbinden Sie die Kabel wie hier angegeben:

Das ist denkbar einfach:
Das Kabel der Statorspule hat 2 Stecker in unterschiedlichen Größen. Die Zündspule hat ebenfalls 2 Steckkontakte in unterschiedlichen Größen. Die Stecker des Stators werden auf die entsprechenden Spulenkontakt gesteckt. Eine Verwechselung zerstört die Spule!
Das angeklemmte seitlich weggehende Kabel mit dem freien Ende ist das Ausschaltkabel. Wird es mit Masse verbunden, geht die Zündung aus. Hier wird der gegen Masse ausschaltende Killschalter angeklemmt.

Schrauben Sie die Zündkabel in die Zündspule ein und setzen die Gummikappen darüber. Das geht natürlich einfacher, wenn Sie das vor der Montage der Spule am Fahrzeug machen. Bitte benutzen Sie auch das mitgelieferte Zündkabel und kein altes, undefiniertes Kabel.

Sie tun sich einen Gefallen, wenn Sie an dieser Stelle Ihrem Motorrad neue Zündkerzen und neue Kerzenstecker (vorzugsweise mit 0-2kOhm Widerstand) spendieren. Mehr als genug Störungen lassen sich auf "scheinbar gute" Kabel, Kerzen und Stecker (darunter nagelneue) zurückführen!
Verwenden Sie keine Zündkerzen mit innerem Entstörwiderstand. NGK (z.Bsp.) bietet solche mit "R" ("R" für Resistor) codierte Zündkerzen an. Bitte verwenden Sie auch keine zündverstärkenden Kabel, wie z.B: "Nology Superkabel" ("hot wire"). Diese führen bei Powerdynamo Anlagen zu Störungen und können zu Schäden an der Elektronik führen.

Bei unseren Doppelzündspulen gehen beide Ausgänge an die Zündkerzen und erst über diese auf Masse.

Der typische Widerstand zwischen den beiden Ausgängen beträgt 6,2kOhm. Beide Kanäle feuern immer gleichzeitig (was übrigens bei sehr vielen Zündsystemen der Fall und bedenkenlos ist). Die Funken haben jedoch auf beiden Seiten jeweils um 180 Grad verschobene Phasen, was bei Messungen mit dem Stroboskop zu berücksichtigen ist.

Die Zündung geht nur korrekt wenn beide Kerzen an der Spulen angeschlossen werden. Man kann also nicht mal eine Kerze abziehen um zu testen. Denn jeder Ausgang zieht sich über die Kerze des anderen Ausgangs Masse. Will man wirklich nur eine Seite testen, muss der andere Spulenausgang auf Masse gelegt werden. Dann ist die Schaltung wie bei einer Zündspule mit einem Ausgang (siehe oben). Ist der Stromfluß einer Seite unterbrochen geht entweder gar nichts, oder das System holt sich Masse vom nächstliegenden Punkt. Häufig ist dann Feuerwerk um die Zündspule herum die Folge. Wer wirklich zwei getrennte Ausgänge benötigt muss 2 Einzelspulen verwenden.

Zum Abschluß -vor dem ersten Start- bitte in Ruhe alle Befestigungen und Verkabelungen überprüfen. Vor allem die Masseleitung zur Zündspule. Bitte verlassen Sie sich NICHT auf die Masse des Rahmens. Hier verhindern Farbe, Schmutz und Ölreste oft einen guten Massekontakt der Spule.

Hinweis: Die Startdrehzahl dieses Systems liegt mit knapp 500U/min sehr hoch. Ein bloßes Durchdrehen des aufgebockten Hinterrades zur Funktionskontrolle der Zündung reicht nicht, es kommt kein Funke.
Es bedarf zügiger Kickstartbewegungen oder noch besser Anschieben.

	Wichtige Sicherheits- und Betriebshinweise für Rennsportzündungen vom Typ 71 00
	Das Material ist ausschließlich für den Sportbereich und NICHT zur Verwendung im Geltungsbereich der Straßenverkehrszulassungsordnung bestimmt!
#	Beachten Sie die vom Fahrzeughersteller und vom KFZ-Handwerk vorgeschriebenen Sicherheitshinweise und Auflagen.
#	Zündanlagen erzeugen Hochspannung! Bei unseren Zündspulen bis 40.000 Volt! Das kann bei unvorsichtigem Umgang nicht nur empfindlich schmerzen, sondern auch gesundheitsschädlich sein! Daher stets Sicherheitsabstand zur Elektrode und offenen Hochspannungskabeln halten und beim Test den Kerzenstecker mit einem isolierenden Gegenstand fest auf Masse drücken um die Spannung sicher abzuleiten.
#	Geben Sie der eben eingebauten Anlage erst einmal die Chance zu zünden, bevor Sie anfangen alles durchzumessen und zu prüfen, ob es auch wirklich geht. Oder noch schlimmer, gleich Veränderungen vornehmen ohne erst einmal die Anlage zum Laufen gebracht zu haben. Unsere Teile sind alle vor Auslieferung geprüft. Sie können ohnehin kaum etwas daran messen. Unterlassen Sie auf jeden Fall ein elektrisches Vermessen der Teile.. Sie riskieren die Zerstörung und kommen dennoch nicht zu nutzbaren Ergebnissen! Denken Sie daran, daß es auch am Vergaser und vor allem auch den Kerzensteckern und Zündkerzen (leider auch komplett neuen) liegen kann, wenn der Motor nicht gleich läuft (in der Regel ist nach Lima-Einbau auch dessen Einstellung zu verändern). Wenn die Anlage nicht gleich läuft, prüfen Sie vor allem die Masseverbindungen, ziehen Sie dann zumindest testhalber ein neues Massekabel vom Haltebügel der Zündspule direkt zum Motor.
#	Die Startdrehzahl dieses Systems liegt mit knapp 500U/min sehr hoch. Ein bloßes Durchdrehen des aufgebockten Hinterrades zur Funktionskontrolle der Zündung reicht nicht, es kommt kein Funke. Es bedarf zügiger Kickstartbewegungen oder noch besser Anschieben.
#	Es gibt Systeme für Linkslauf und es gibt Systeme für Rechtslauf. Bei Verwechslung funktioniert die Anlage nicht, Sie muss die richtige Laufrichtung haben. Sie erkennen die Laufrichtung an der Kabelfarbe. # ein schwarz/rotes Kabel: Rechtslauf # ein weiß/rotes Kabel: Linklauf
#	Wenn Sie eine Anlage mit Doppelzündspule haben, beachten Sie einige Besonderheiten dieser Spule. Die Zündung geht nur korrekt wenn beide Kerzen an der Spulen angeschlossen werden. Man kann also nicht mal eine Kerze abziehen um zu testen. Denn jeder Ausgang zieht sich über die Kerze des anderen Masse. Will man wirklich nur eine Seite testen, muss der andere Spulenausgang auf Masse gelegt werden.
#	Der Funken klassischer Unterbrecheranlagen hat mit ca. 10.000 Volt nur eine geringe Energie und sieht daher gelb und dick aus. Der Funken unserer Anlagen ist ein Hochenergiefunken mit bis zu 40.000 Volt und daher sehr scharf gebündelt und blau, was ihn schlechter sichtbar macht. Zudem wird der Funke erst bei kickstartergetretenen Drehzahlen erzeugt. Ein bloßes Durchdrücken des Kickstarterhebels per Hand bringt keinen Funken.
#	Am Fahrzeug nie elektrisch schweißen ohne vorher die gesamte Elektronik komplett abgeklemmt zu haben.
#	Elektronik ist empfindlich auf Verpolung. Prüfen Sie nach Eingriffen in das System stets den richtigen Anschluß der Batterie und die richtige Verkabelung. Verpolung und Kurzschlüsse zerstören den Regler und die Zündspule.
#	Bitte beachten Sie diese Hinweise, aber lassen Sie sich zugleich auch nicht verunsichern. Vor Ihnen haben tausende Kunden unsere Anlagen schon erfolgreich eingebaut. Viel Erfolg und viel Spaß dann beim Fahren!
